включена во всех режимах регулирования. При помощи программируемой логики можно отключить
ограничитель минимального возбуждения в режиме регулирования тока возбуждения. В данном
случае посылается только сигнал о снижении возбуждения до минимальной отметки.
Может быть выбрана кривая ограничения, построенная контроллером DECS-400 или заданная
пользователем. Кривая ограничения, построенная контроллером, основывается на желаемом
уровне ограничения реактивной мощности при нулевой активной мощности в соответствии с
номинальным током и напряжением генератора. 4 . Приведенное данное уравнение отображает
зависимость кривой ограничения.
(0.49 ∗ 𝑘𝑤_𝑝𝑢 ∗ 𝑘𝑤_𝑝𝑢 − 1.0) ∗ 𝑘𝑣𝑎𝑟_𝑙𝑒𝑣𝑒𝑙
Где :
kw_pu
= Измеренное значение активной мощности в о.е.
kvar_level
= Введенное пользователем значение реактивной мощности в о.е.
Для построения кривой ограничения заданной пользователем можно задать максимум до 5 точек.
Данная кривая позволяет пользователю подстроиться под текущие характеристики генератора,
задавая координаты желаемого уровня ограничения опережающей реактивной мощности (квар)
при соответствующем уровне активной мощности (кВт). Пример кривой ограничения, заданной
пользователем, показан на рисунке 3-12.

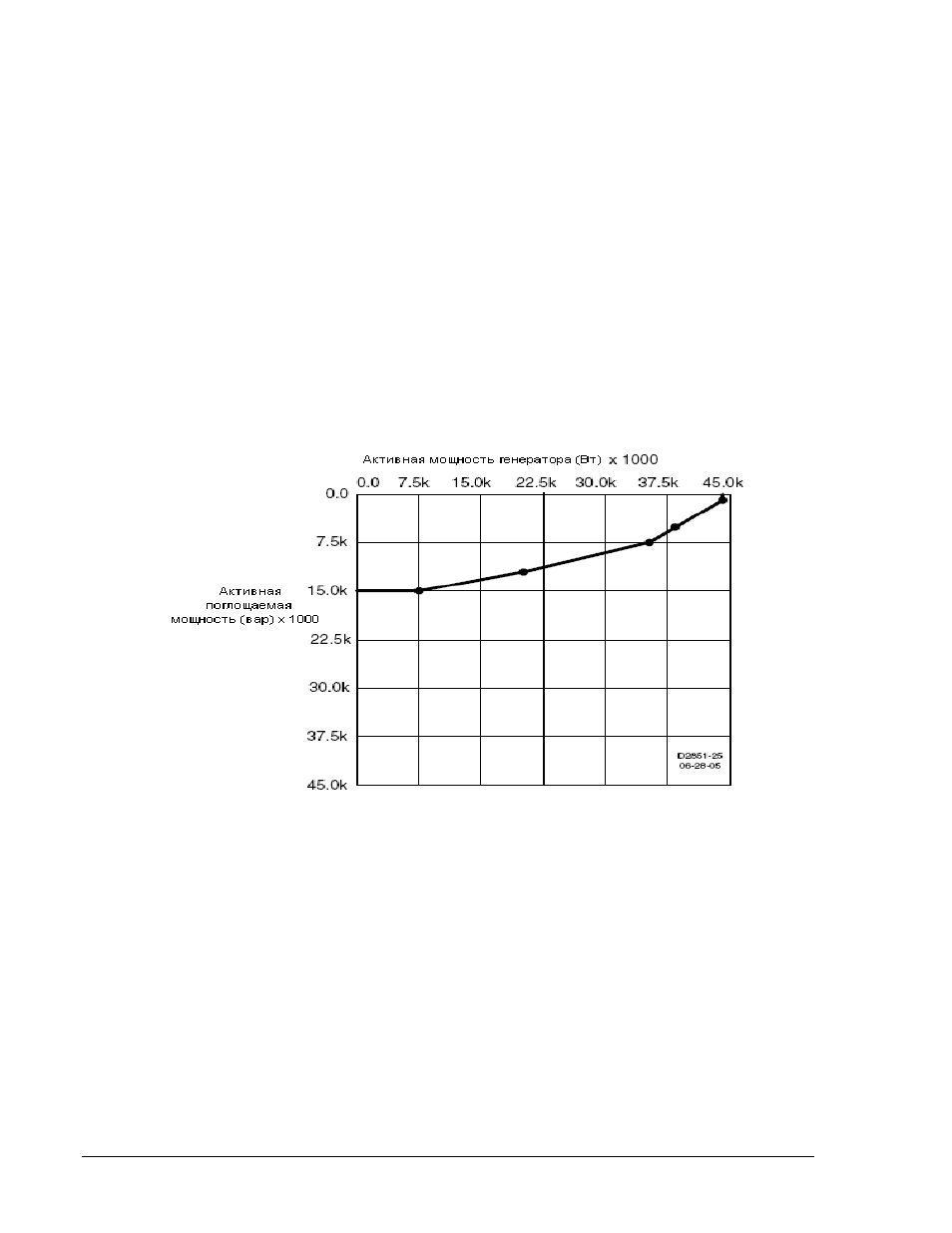

Рисунок 3-12. Кривая ограничения минимального возбуждения, заданная пользователем
Вводимые значения для уровней мощностей определяются при номинальном напряжении
генератора. Кривая ограничения, заданная пользователем, может быть автоматически
отрегулирована в соответствии с текущим напряжением генератора, используя экспоненциальную
зависимость напряжения от активной мощности. Экспонента зависимости напряжения от
генератора настраивается в пределах от 0 до 2 с шагом 1. При введении 1 или 2 кривая
ограничения, заданная пользователем, автоматически настраивается в соответствии с
отношением текущего значения напряжения генератора к номинальному значению генератора,
умноженному на мощность (коэффициент) экспоненту зависимости напряжения от активной
мощности.
Ограничитель минимальной частоты (компенсация пониженной частоты)
Когда частота генератора снизиться ниже частоты кривой ограничения минимальной частоты
(рисунок 3-13), контроллер DECS-400 регулирует напряжение в соответствии с кривой
ограничения минимальной частоты. Settings for the corner frequency and slope enable the DECS-400
to precisely match
рабочие характеристики главного двигателя и нагрузок, подключенных к
генератору. Corner Frequency настраивается в пределах от 15 до 90 Гц с шагом 0.1 Гц. Наклон
кривой ограничения настраивается от 0 до 3 о.е. с шагом 0.01.
