Test Signal
(Тестовый сигнал)
При щелчке по кнопке временной характеристики на экране анализа на дисплее появится экран
измерения тестового сигнала, показанный на рисунке 4-53. Настройки и средства управления этого
экрана описаны в приведенных ниже параграфах.

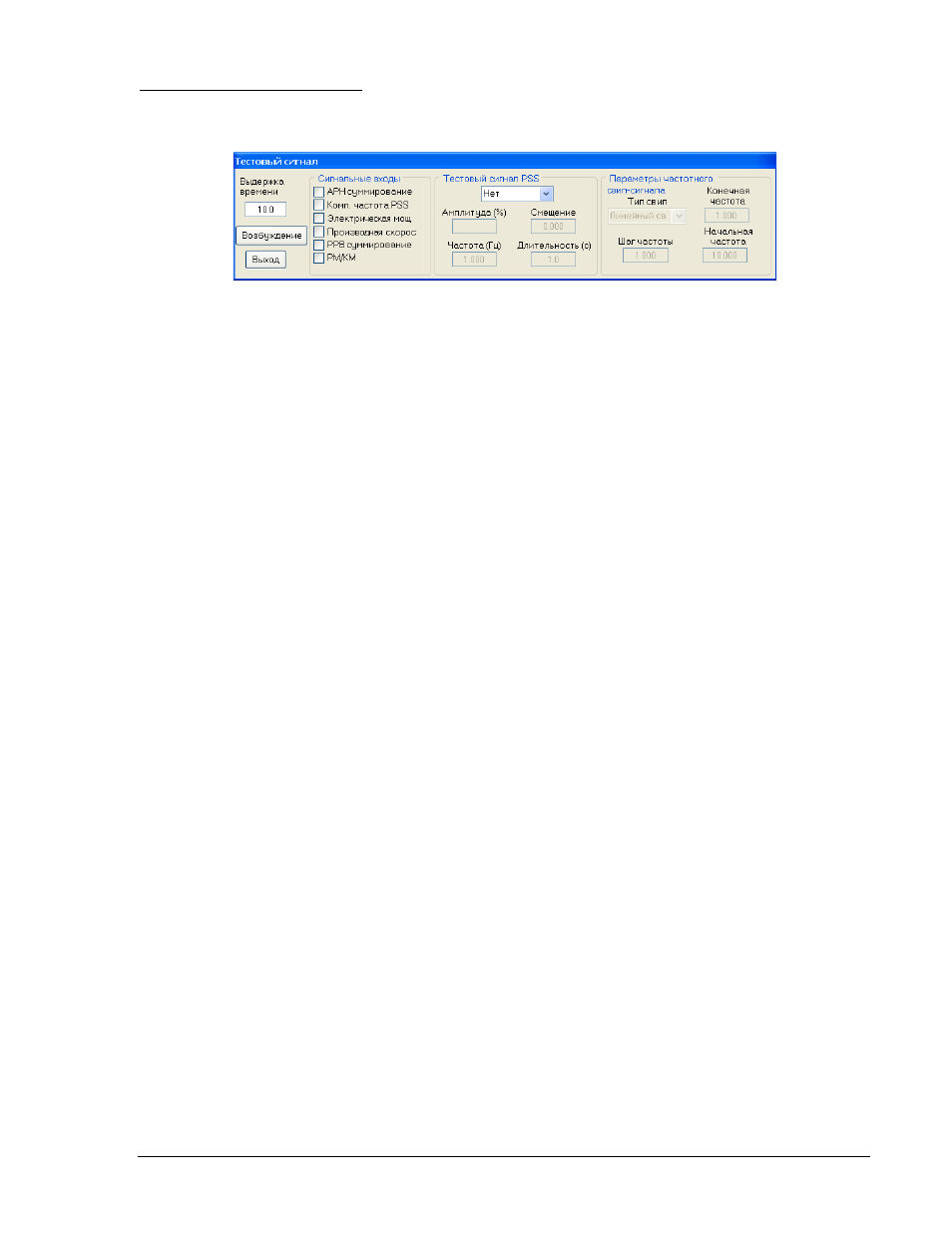

Рисунок 4-50. Экран тестового сигнала
Time Delay
(Временная задержка). Этот параметр настройки позволяет выбирать промежуток
времени между моментом, когда нажата кнопка Start, и моментом, когда начинается тестирование.
Можно ввести значение от 0 до 125 секунд с шагом 0.1 секунды.
Start Button
(Кнопка «Пуск»). При нажатии этой кнопки начинается тестирование (после того как
пройдет время задержки).
Exit Button
(Кнопка «Выход»). При нажатии этой кнопки вы вернетесь на экран анализа.
Signal Input
(Вход сигнала). Этот параметр настройки позволяет выбирать точку в контуре PSS,
куда подается тестовый сигнал. Тестовые точки включают Суммирование AVR, Компенсированную
частоту PSS, Электрическую мощность PSS и производную скорость PSS.
Stabilizer Test Signal – Type
(Сигнал тестирования стабилизатора – тип). Этот параметр настройки
используется для отключения внутреннего тестового сигнала PSS или выбора любого из типов
тестового сигнала: Step (Ступенчатый), Sine (Синусоидальный), Swept Sine (Синусоидальный с
качающейся частотой) или External (Внешний).
Stabilizer Test Signal – Magnitude (%)
(Сигнал тестирования стабилизатора – величина (%)). Этот
параметр настройки позволяет регулировать величину (исключает усиление внешнего сигнала)
тестового сигнала стабилизатора. Когда выбран параметр тестового сигнала None (Нет), этот
параметр отключается (выделяется серым цветом). Диапазон настройки величины составляет от –
10 до +10% с шагом 0.1 процента.
Stabilizer Test Signal – Offset (dc)
(Сигнал тестирования стабилизатора – сдвиг (dc)). Этот параметр
настройки позволяет регулировать сдвиг переменного тока тестового сигнала стабилизатора.
Когда выбран параметр тестового сигнала None (Нет) или Step (Ступенчатый), этот параметр
отключается (выделяется серым цветом). Диапазон настройки сдвига составляет от –10 до +10 с
шагом 0.001.
Stabilizer Test Signal – Frequency (Hz)
(Сигнал тестирования стабилизатора – частота (Гц)). Этот
параметр настройки позволяет регулировать частоту тестового сигнала стабилизатора. Когда
выбран параметр тестового сигнала None (Нет), Swept Sine (Синусоидальный с качающейся
частотой) или External (Внешний), этот параметр отключается (выделяется серым цветом).
Диапазон настройки частоты составляет от 0 до 20 Гц с шагом 0.001 Гц.
Stabilizer Test Signal – Duration (Sec)
(Сигнал тестирования стабилизатора – продолжительность
(секунды)). Этот параметр настройки позволяет регулировать продолжительность тестового
сигнала. Для синусоидальных и внешних тестовых сигналов этот параметр является общим
временем тестирования. Для ступенчатых сигналов этот параметр является периодом
«активности» ступенчатого сигнала. Когда выбран параметр тестового сигнала None (Нет) или
Swept Sine
(Синусоидальный с качающейся частотой), этот параметр отключается (выделяется
серым цветом). Диапазон настройки продолжительности составляет от 0 до 49.999 секунды с
шагом 0.1 секунды.
Sweep Signal Frequency Settings – Sweep Type
(Настройки частоты сигнала с качающейся частотой
–
Тип качающейся частоты). Этот параметр настройки доступен только тогда, когда выбран тип
тестового сигнала Swept Sine (Синусоидальный с качающейся частотой). Если ввести 0, вы
выберете линейный тип качающейся частоты. Если ввести 1, вы выберете логарифмический тип
качающейся частоты.
Sweep Signal Frequency Settings – Start Frequency
(Настройки частоты сигнала с качающейся
частотой – Начальная частота). Этот параметр настройки доступен только тогда, когда выбран тип
тестового сигнала Swept Sine (Синусоидальный с качающейся частотой). С помощью этого
параметра выбирается начальная частота такого тестового сигнала. Начальная частота имеет
диапазон регулировки от 0 до 20 Гц с шагом 0.001 Гц.
Sweep Signal Frequency Settings –Frequency Step
(Настройки частоты сигнала с качающейся
частотой – шаг частоты). Этот параметр настройки доступен только тогда, когда выбран тип
