Создание новых логических связей
Новые логические связи могут быть созданы, после удаления ненужных логических связей. В
таблице A-2 представлена модифицированная логическая схема с перечнем всех сделанных
изменений. В данном перечне полужирным шрифтом выделены логические связи, которые были
добавлены.
1.
На рисунке A-19 показано окно настроек связей логики DECS следующего шага. На данном
шаге, входной буфер “Защита В/Гц активна” соединён с входом 1 оператора Или 1 логического
слоя 3. В таблице A-2, данная логическая связь обозначена: “НАЗНАЧЕНИЕ: Слой3 – Входной
буфер.Ограничитель В/Гц Или1.Вход1”.

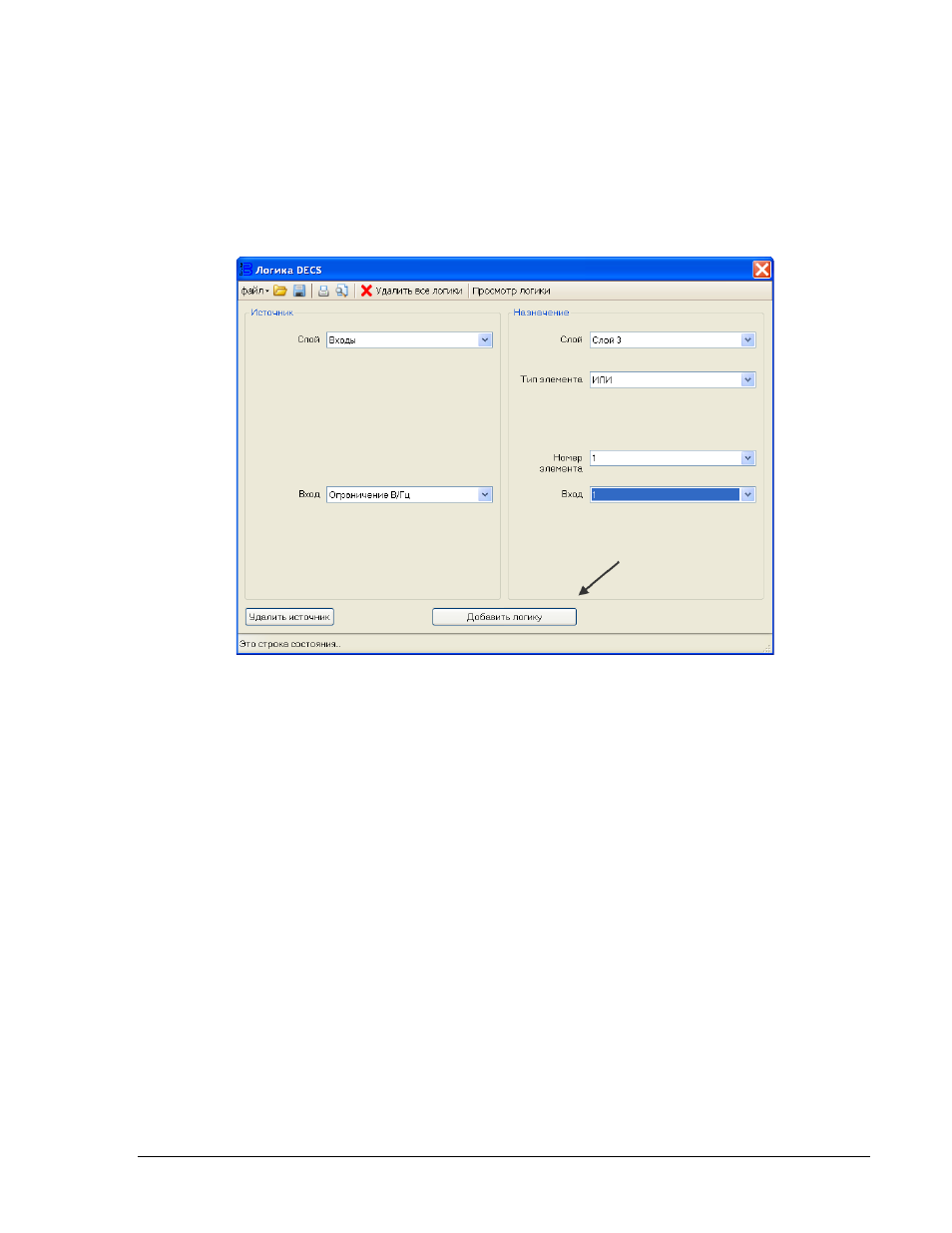

Рисунок A-20. Добавление слой3 входной буфер.Ограничитель В/Гц ---> Слой3.Или1.Вход1
2.
На рисунке A-20 показано окно настроек связей логики DECS следующего шага. На данном
шаге входной буфер ”Максимальный ток возбуждения” соединён с входом 2 оператора ИЛИ 1
слоя логики 3. В таблице A-2, данная связь обозначена: “НАЗНАЧЕНИЕ: Слой3 – Входной
буфер.Максимальный ток возбуждения Или1.Вход2”.
