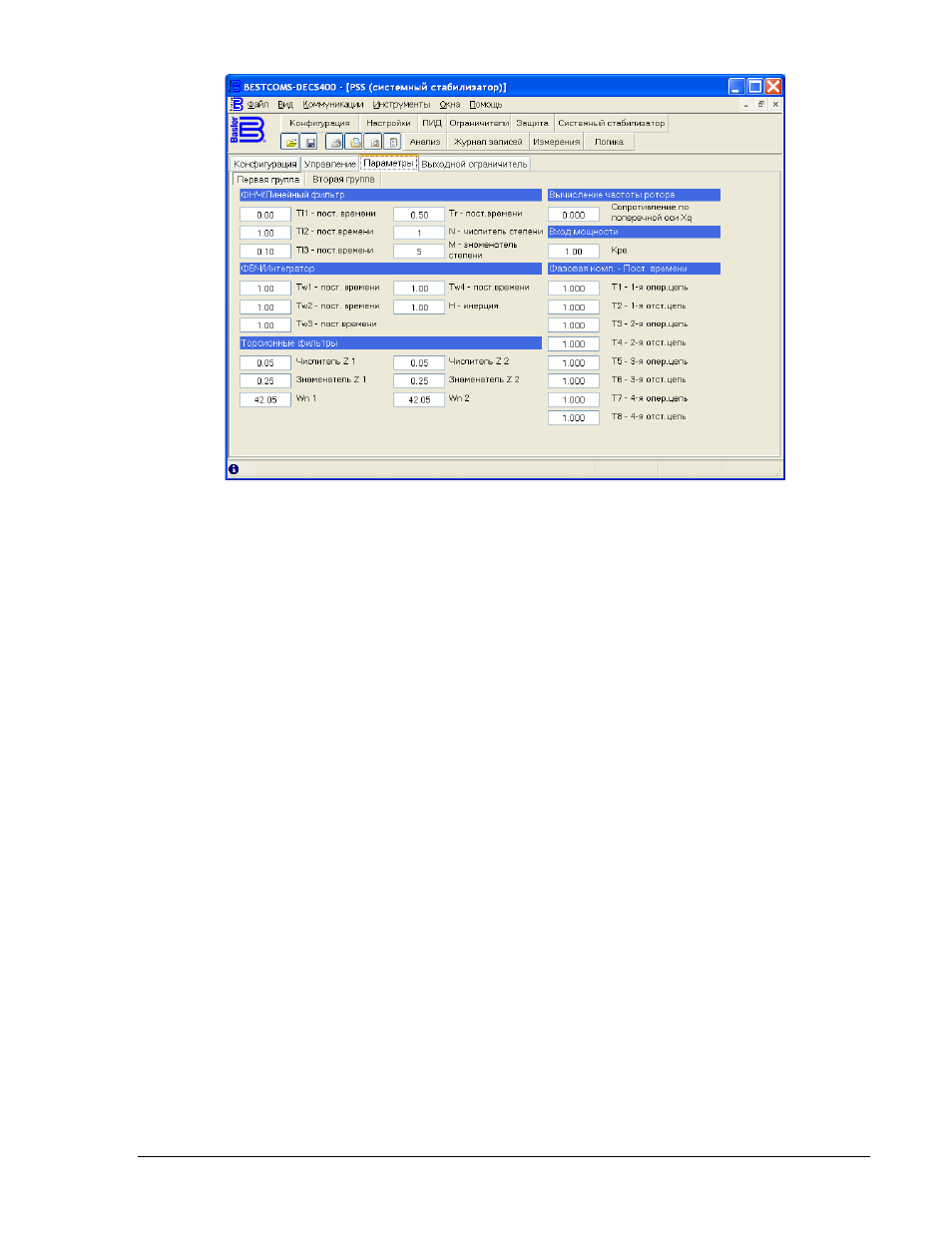

Рисунок 4-359. Экран PSS, закладка параметров
Low-Pass/Ramp Tracking – TI1, TI2, TI3-Time Const.
(Отслеживание низкого уровня / линейного
изменения – Постоянные времени TI1, TI2, TI3). Значение TI1 задается в интервале от 0 до 20
секунд с шагом в 0,01 секунды. Значение TI2 задается в интервале от 1 до 20 секунд с шагом в
0,01 секунды. Значение TI3 задается в интервале от 0,05 до 0,20 секунды с шагом в 0,01 секунды.
Low-Pass/Ramp Tracking – Tr-Time Const.
(Отслеживание низкого уровня / линейного изменения –
Постоянная времени Tr). В этом поле настройки конфигурируется постоянная времени фильтра
отслеживания линейного изменения. Постоянную времени можно установить в диапазоне от 0.05
до 1.00 с шагом 0.01.
Low-Pass/Ramp Tracking – N-Num Exp.
(Отслеживание низкого уровня / линейного изменения –
Показатель степени числителя фильтра механической мощности). В этом поле настройки
устанавливается показатель степени числителя для фильтра механической мощности. Его можно
установить на 0 или 1.
Low-Pass/Ramp Tracking – D-Den Exp.
(Отслеживание низкого уровня / линейного изменения –
Показатель степени знаменателя фильтра механической мощности). В этом поле настройки
устанавливается показатель степени знаменателя для фильтра механической мощности. Его
можно выбрать в диапазоне от 0 до 5 с шагом 1.
High-Pass Filtering/Integration – Tw1, Tw2, Tw3, Tw4-Time Const.
(Фильтрация/интеграция высокого
уровня – Постоянные времени Tw1, Tw2, Tw3, Tw4). В этих полях настройки конфигурируются три
постоянных времени фильтрации высокого уровня (T
w1
, T
w2
, T
w3
и T
w4
). Каждую постоянную
времени можно установить в диапазоне от 1 до 20.00 секунды с шагом 0.01 секунды.
High-Pass Filtering/Integration – H, Inetria
(Фильтрация/интеграция высокого уровня – Н, инерция). В
этом поле настройки регулируется постоянная времени Н для регулировки инерции ротора (для
интеграции сигнала мощности). Инерцию ротора можно установить в диапазоне от 1 до 25.00 МВт-
секунд/МВА с шагом 0.01 МВт-секунд/МВА.
Torsional Filters
(Торсионные фильтры). Эти поля настройки используются для установки
параметров торсионных фильтров 1 и 2.
Поля Zeta Num 1 (Дзета-числитель 1) и Zeta Num 2 (Дзета-числитель 2) используются для
определения числителя в соотношении сглаживания для торсионных фильтров 1 и 2,
соответственно. Параметры Zeta Den 1 (Дзета-знаменатель 1) и Zeta Den 2 (Дзета-знаменатель 2)
используются для определения знаменателя в соотношении сглаживания для торсионных
фильтров 1 и 2, соответственно. Эти параметры можно выбирать в диапазоне от 0 до 1.00 с шагом
0.01.
Параметры Wn 1 и Wn 2 используются для установки резонансной частоты для торсионных
фильтров 1 и 2, соответственно. Можно ввести значение от 10 до 150.00 с шагом 0.05.
Rotor Freq Calculation – Quadrature Xq
(Вычисление частоты вращения ротора – квадратурный Xq).
Этот параметр (из расчета на одно устройство) позволяет регулировать уровень квадратурной
