Оценка параметров возбуждения
При описанной ниже процедуре оценки параметров временные настройки позволят вам
протестировать параметры возбуждения без перегрузки машины или дополнительных защитных
устройств. Приведенные ниже процедуры позволят вам установить окончательные рабочие
значения. Эта оценка является продолжением предшествующих испытаний.
Off-Line
Огриничитель возбуждения
В этом испытании параметры генератора устанавливаются ниже номинального выходного
напряжения, и при установке AVR выше максимального значения система должна подать сигнал
тревоги. Если система не подает сигнал тревоги, возможно рост OEL (Ki и Kg) установлен на
слишком низком уровне. Если система подает сигнал тревоги и колеблется, значения Ki и Kg
установлены на слишком высоком уровне.
•
Включите off-line ОПВ ......................................................................................................... _________
•
Определите ток возбуждения, необходимый для достижения 105% от
номинального напряжения генератора. ............................................................................ _________
•
Установите значение внесетевой OEL на уровне, равном току возбуждения без
нагрузки. ............................................................................................................................... _________
•
Понизьте напряжение на клемме на 10% от номинального. .......................................... _________
Для повышения рабочих характеристик в следующем испытании вы можете повысить рост OEL (Ki
и Kg)
РЕКОМЕНДАЦИИ ПО ТОНКОЙ НАСТРОЙКЕ
Исходя из предположения, что T'do (основное поле) и Te (поле
возбудителя) известны (что применимо к использованию регулятора
напряжения возбуждения статичного возбудителя и возбудителя),
увеличение значения Kg уменьшает время отклика генератора. См. Рисунок
6-5

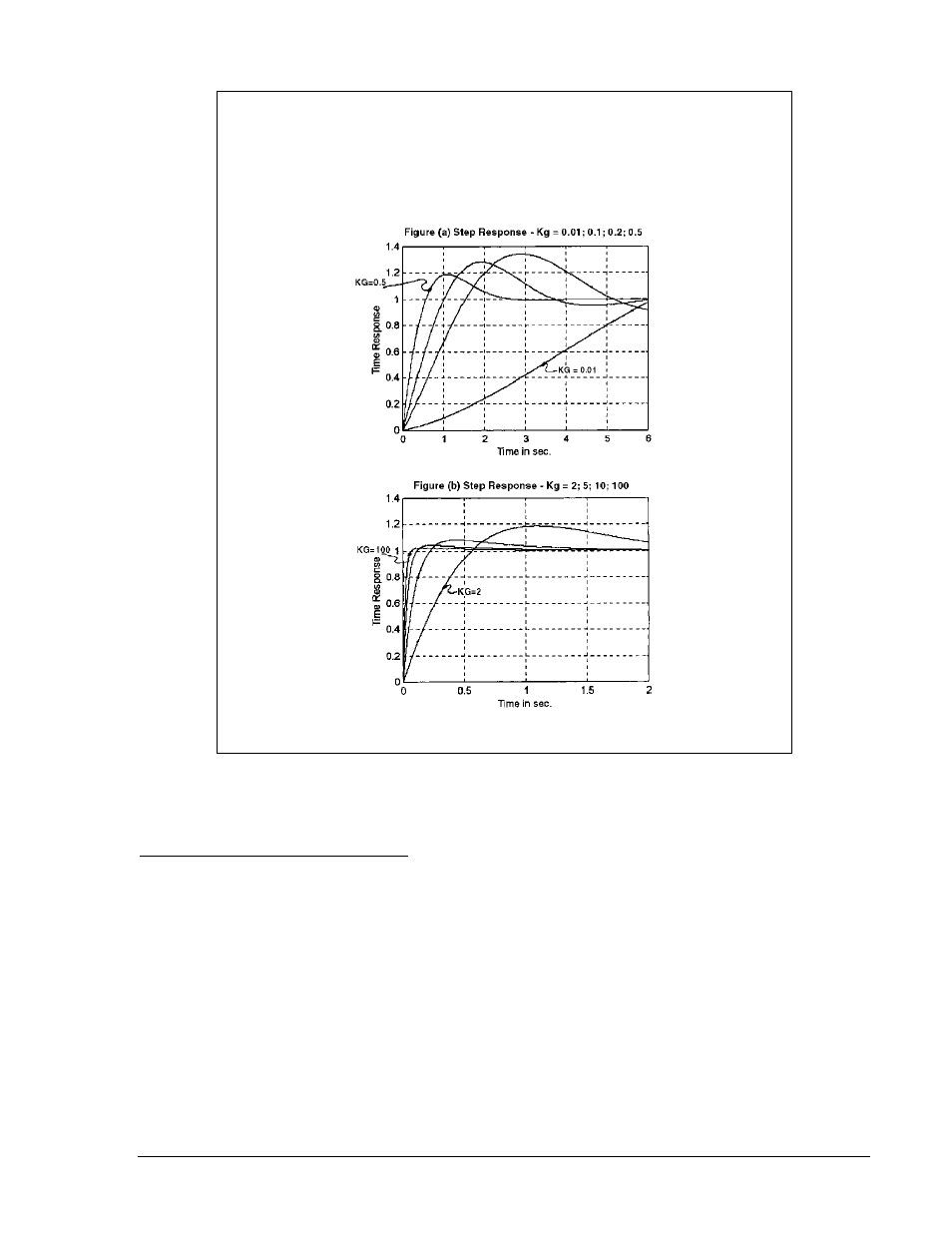

Рисунок 6-5. Точная настройка ПИД
