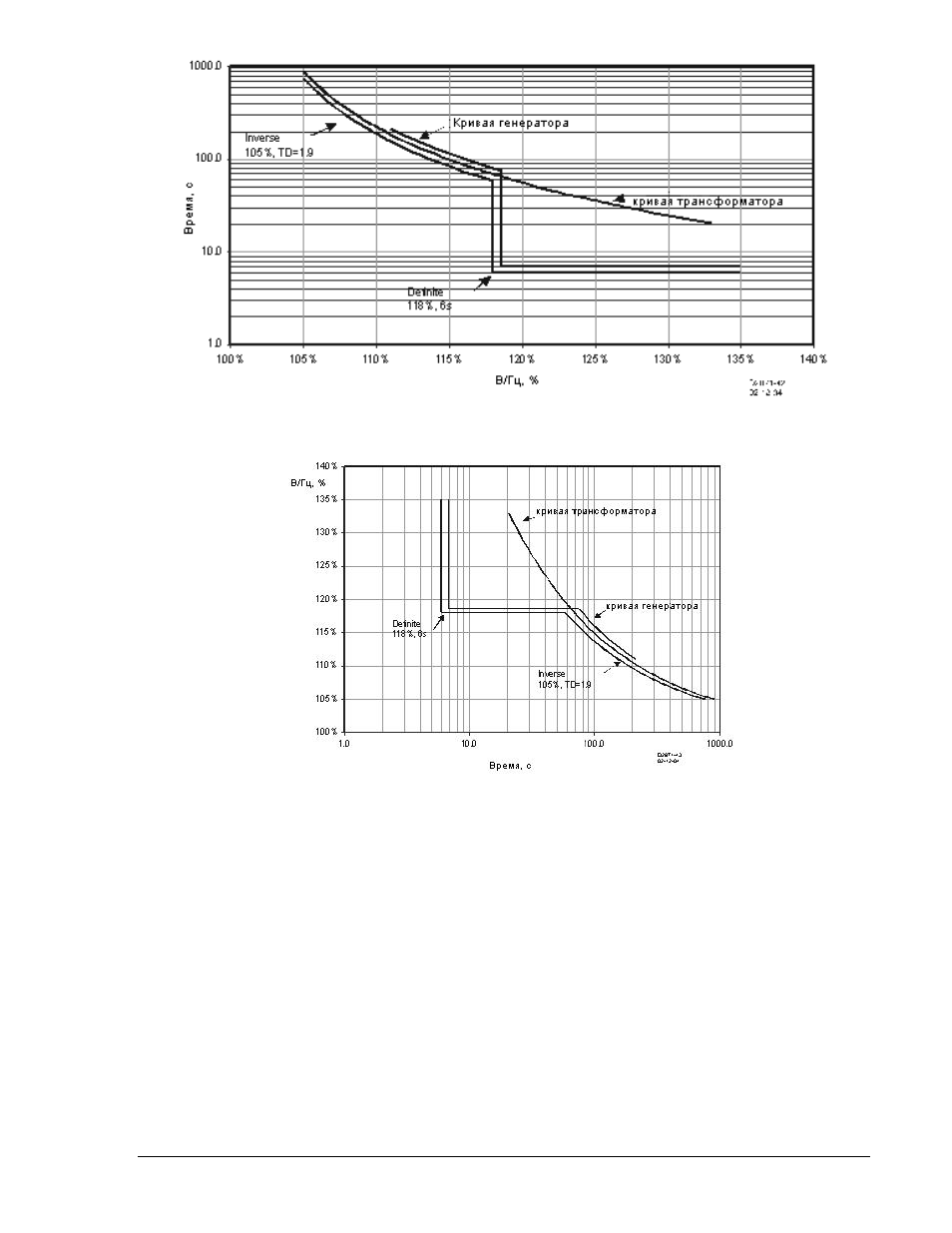

Рисунок 3-6. Предельные кривые насыщения в вертикальной оси
Рисунок 3-7. Предельные кривые насыщения в горизонтальной оси
Защита от отказа диода возбудителя
Защита от отказа диода возбудителя проверяет размыкание или замыкание полупроводника
вращающегося бесщеточного возбудителя и оповещает о случаях, которые приводят к действиям
по предотвращению повреждений системы возбуждения. Разомкнутый диод может привести к
резкому увеличению уровня возбуждения, необходимого для поддержания желаемого рабочего
уровня. Замкнутый диод может привести к протеканию больших токов по обмотке ротора
соответствующего возбудителя, что может привести к сильному перегреву.
Отказ диода возбудителя определяется путем контроля выходного сигнала диодов возбудителя и
измерения полученный пульсаций в токе возбуждения. Основная гармоника рассчитывается
используя преобразование Фурье. Гармоника, выраженная как процентное соотношение от тока
возбуждения, сравнивается с уставкой защиты от размыкания диода и с уставкой защиты от
замыкания диода. Если полученный процент превысит любую из этих уставок, начнется отсчет
соответствующей заданной выдержки времени (выдержка времени защиты от размыкания диода и
выдержка времени защиты от замыкания диода). Если процентное соотношение все еще будет
превышать уставку по истечении выдержки времени, посылается сигнал оповещения об отказе
диода возбудителя. Уставки защит регулируются в пределах от 0 до 100% с шагом 0.1%. выдержка
времени защиты от размыкания диода регулируется в пределах от 10 до 60 секунд с шагом в 0.1
9369773990
Rev R1
DECS-400
Функциональное описание
3-17
