Измерение тока возбуждения
Сигнал измерения тока возбуждения подается на Модуль изоляции возбуждения с вставляемого
пользователем ответвления с параметрами выхода от 50 мВ постоянного тока или 100 мВ
постоянного тока. Контакты для измерения тока возбуждения перечислены в Таблица 5-11
Таблица 5-11. Клеммы измерения тока возбуждения
Клемма Назначение
SH+
Подсоединяется к положительной выходной клемме разветвителя тока
–50
Подсоединяется к отрицательной выходной клемме разветвителя тока на
50 мВ постоянного тока (если он используется)
–100
Подсоединяется к отрицательной выходной клемме разветвителя тока на
100 мВ постоянного тока (если он используется)
Измерение напряжения возбуждения
Вход для измерения напряжения возбуждения получает сигнал напряжения на одном из пяти
номинальных уровней. На оконечные комплекты поступает напряжение возбуждения 63, 125, 250 и
625 В постоянного тока. Каждый вход для сигнала напряжения имеет положительную и
отрицательную клеммы.
Сигнальный порт
Соединитель сигнального порта J1 получает рабочее питание от DECS-400 и посылает сигналы
тока возбуждения и напряжения возбуждения в DECS-400. J1 подсоединяется к соединителю P1
на DECS-400 при помощи кабеля (Basler P/N 9322900006), поставляемого в комплекте с DECS-400.
Кросстоковая компенсация
Режим компенсации кросстокорой компенсации позволяет распределить общую нагрузку между
двумя или более запаралеленными генераторами. На Рисунок 5-7 показана типичная схема
кросстоковой компенсации для двух параллельных генераторов. Каждый из генераторов
управляется DECS-400 с использованием входа компенсации противотока (CCCT) для измерения
тока генератора. Сопротивления, показанные в Таблица 5-5 используются для распределения
нагрузки. Их значение может регулироваться для использования в конкретных приложениях.
Убедитесь, что максимально допустимая мощность сопротивлений соответствует установке

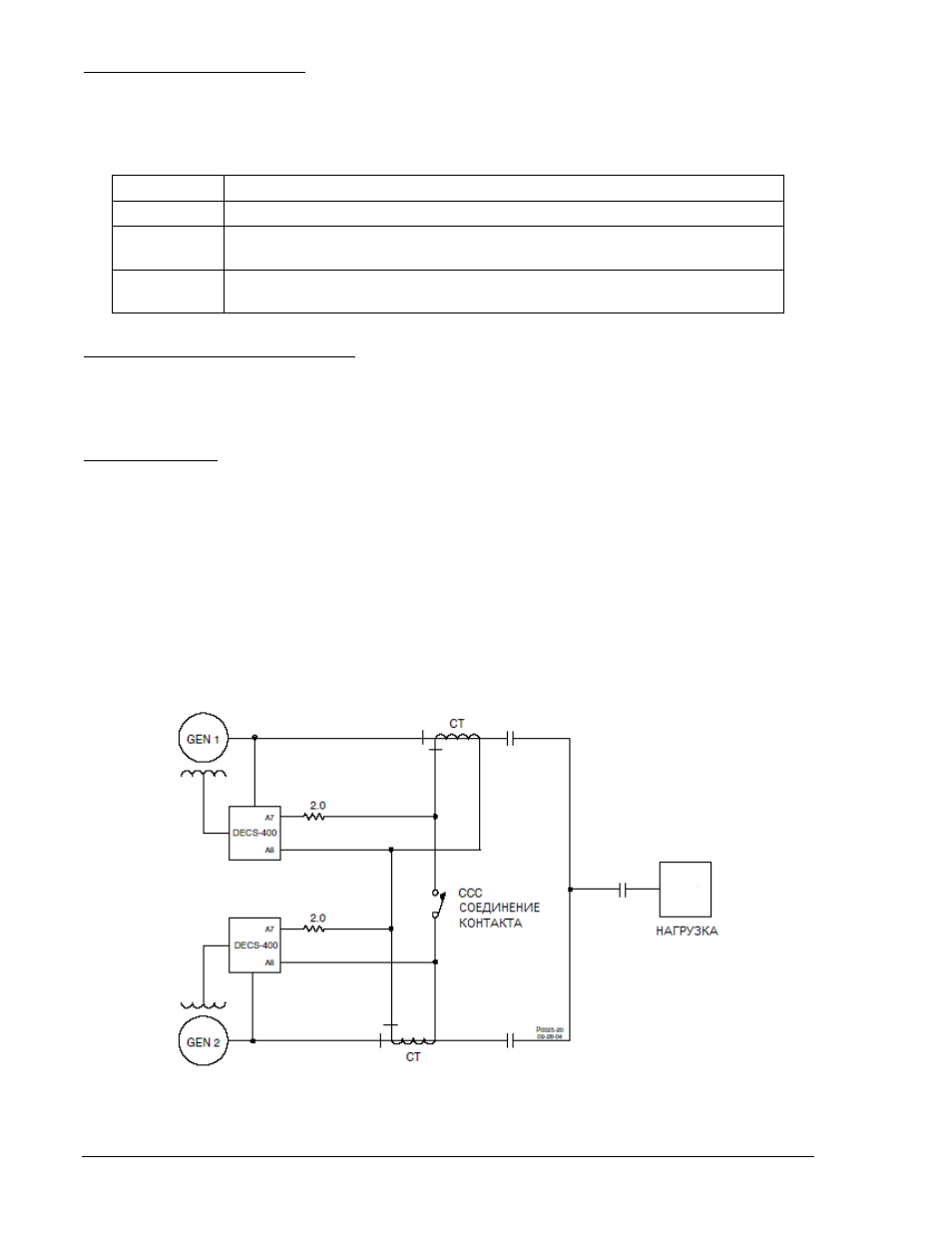

Рисунок 5-7. Подключение при кросстоковой компенсации
