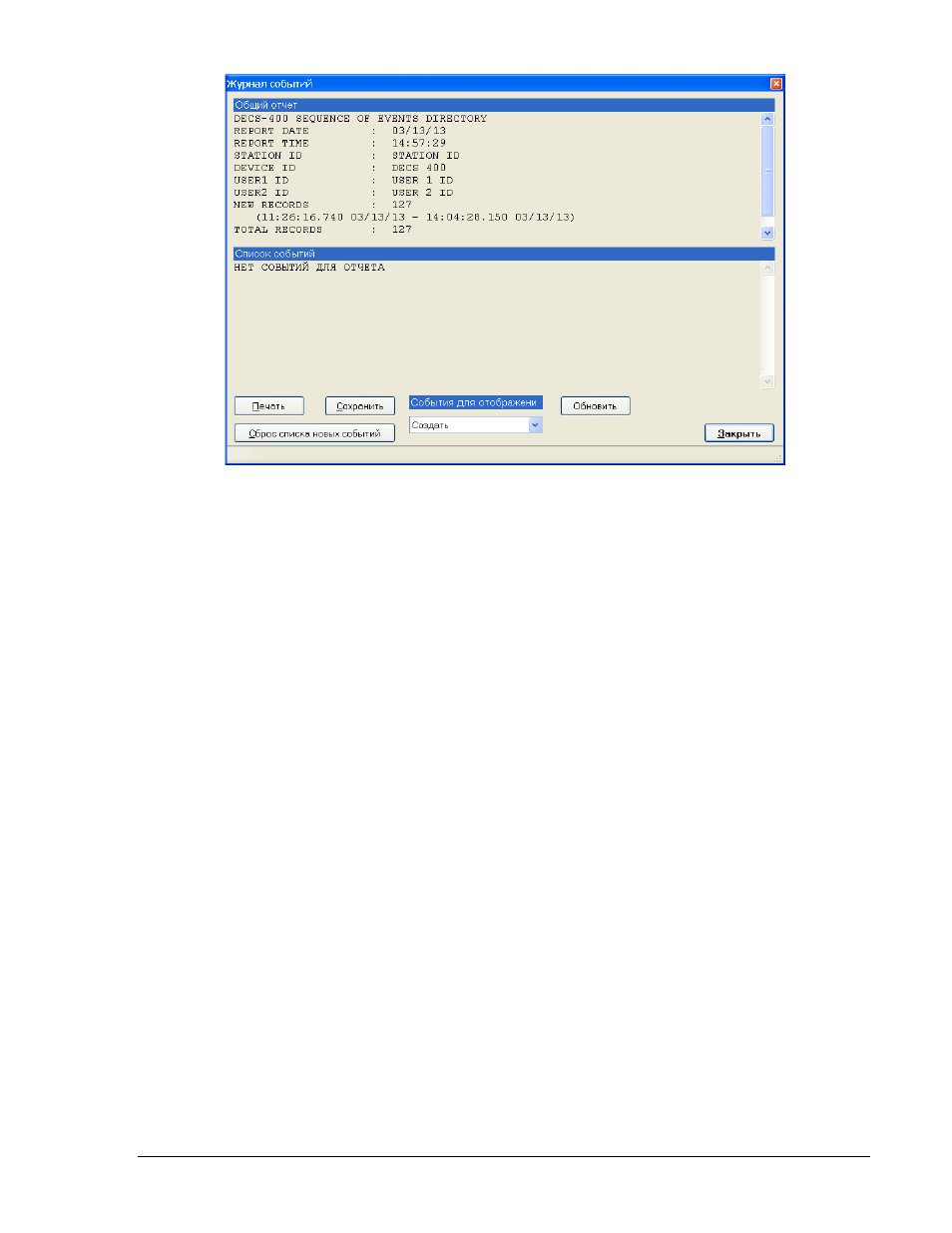

Рисунок 4-41. Экран отчета о последовательности событий
Report Summary
(Краткий отчет). В этой области экрана отчетов о последовательности событий
находится такая информация, как время и дата, станция, устройство и информация
идентификации пользователя, а также число новых записей и общее число записей.
Event List
(Список событий). В этой области экрана отчетов о последовательности событий
перечисляются имеющиеся последовательности событий. Показанные записи определяются
типом событий, выбранным в выпадающем меню Events To Display (События, которые нужно
показывать).
Events To Display
(События, которые нужно показывать). Тип событий, отображаемых в списке
событий, определяется с помощью этого выпадающего меню. Возможет выбор следующих типов
событий: New (Новое), Most Recent (Самые последние), New Alarm (Новое предупреждение), New
I/O
(Новые события ввода/вывода) и New Mode (Новый режим).
Print
(Печать). При щелчке по этой кнопке на дисплее отобразится окно предварительного
просмотра печати, в котором вы увидите краткий отчет и список событий. При щелчке по иконке
принтера в этом окне отчет будет отправлен на принтер.
Save
(Сохранение). При щелчке по этой кнопке на дисплее отобразится диалоговое окно Save As
(Сохранить как), в котором вы сможете сохранить краткий отчет и список событий в файл на
вашем компьютере.
Reset New Event List
(Очистить список новых событий). При щелчке по этой кнопке новые события
удаляются из списка событий.
View/Download Data Log
(Просмотреть/загрузить журнал данных). При щелчке по этой кнопке на
дисплее отображается экран программы просмотра журнала данных, изображенный на рисунке 4-
47
. Находящиеся на экране программы просмотра журнала данных поля и средства управления
описаны в приведенных ниже параграфах.
9369773990
Rev R1 ПО DECS-400 BESTCOMS™
4-51
