Клеммы изоляционного модуля
Клеммы изоляционного модуля разделяются на клеммы с винтовым соединением и коннектор D-
типа.
Входные подключения для напряжения возбуждения и тока возбуждения выполняются на клеммах
с винтовым соединением № 6.
Выходные сигналы напряжения возбуждения и тока возбуждения передаются через 15-пиновый
разъем D-типа, обозначенного J1. Коннектор J1 соединяется с коннектором P1 DECS-400 по
кабелю, поставляемому в комплекте изиляционного модуля. Длина кабеля составляет 4,6 метров.
Функции и назначение контактов DECS-400
Ниже описываются функции контактов DECS-400, а также перечисляются функции, закрепленные
за каждым из контактов.
Оперативное питание
DECS-
400 модели номера XLXX рассчитаны на напряжение 24 или 48 В постоянного тока. Модели
XCXX имеют два набора клемм питания и могут работать как при напряжении 125 В постоянного
тока, так и при 120 В постоянного тока. Для работы устройства достаточно одного источника
питания, но можно использовать два для дублирования. Вход для постоянного напряжения имеет
внутреннюю защиту от обратной полярности. Для предотвращения повреждения DECS-400
следует подводить переменное напряжение через развязывающий трансформатор для
переменного тока. Basler Electric рекомендует устройство с серийным номером BE31449001.На
Рисунок 5-6 показано подключение оперативного питания.

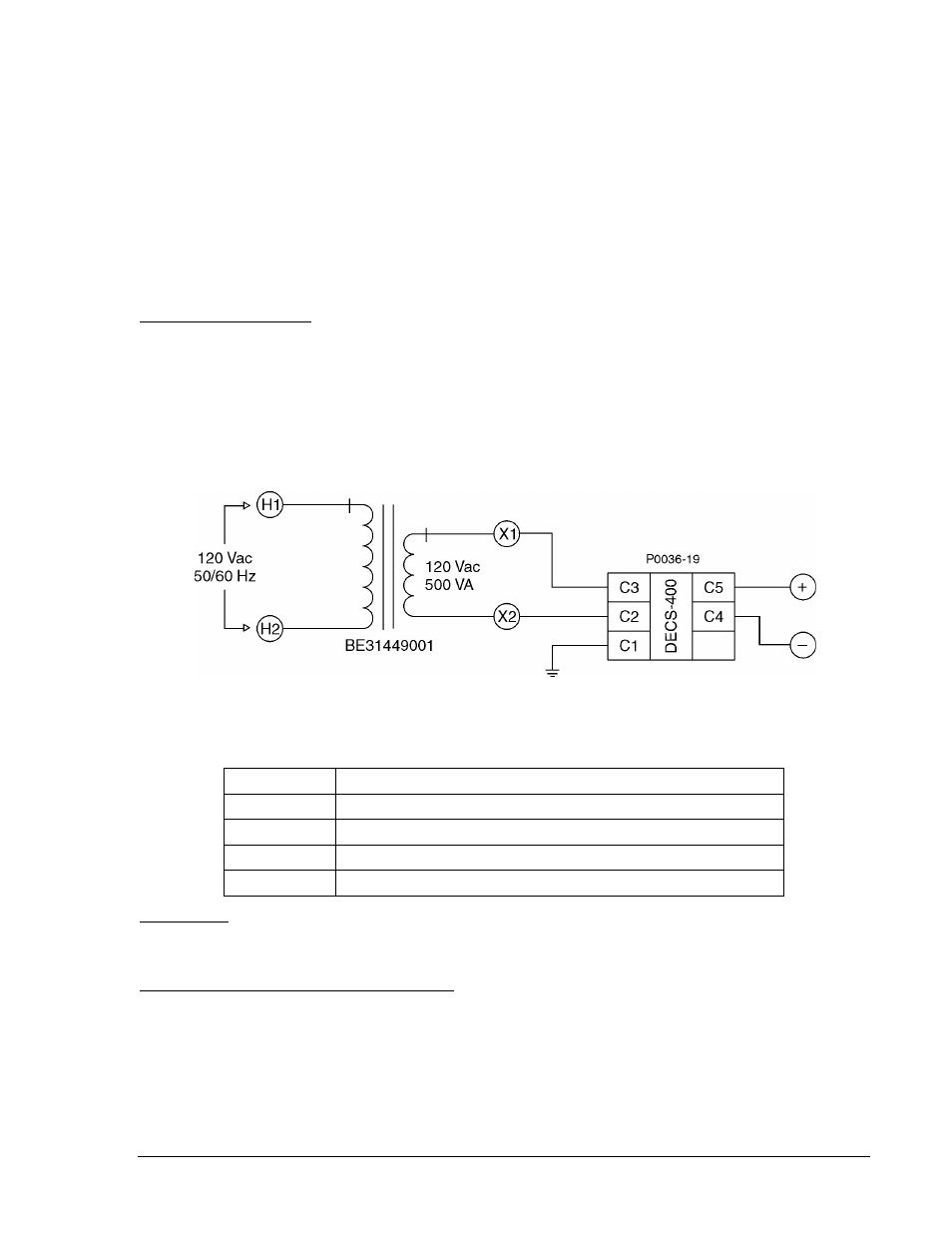

Рисунок 5-6. Подключение оперативного питания
Клеммы оперативного питания перечислены в Таблица 5-1.
Таблица 5-1. Клеммы оперативного питания
Клемма Описание
C2 (N)
Нулевой провод переменного тока (только модель XCXX)
C3 (L)
Фазный провод переменного тока (только модель XCXX)
C4 (BATT–)
Минус постоянного тока (модель XCXX или XLXX)
C5 (BATT+)
Плюс постоянного тока (модель XCXX или XLXX)
Заземление
Клемма С1 (GND) служит для заземления. Убедитесь, что DECS-400 соединен проводом класса не
ниже 12 AWG с заземлением через клемму C1.
Измерение напряжения генератора и шин
DECS-
400 рассчитан на измерение либо однофазного, либо трехфазного напряжения генератора,
имеющего два автоматически выбираемых диапазона: 120 В переменного тока или 240 В
переменного тока.
Вход для измерения напряжения шин соединяет фазу А с фазой С. Диапазон измерения – 120 В
переменного тока или 240 В переменного тока – выбирается исходя из напряжения на входе от
шин.
Клеммы для измерения напряжения генератора и шины указаны в Таблица 5-2.
