Страница 169: Таблица 5-13. описания штырьков порта com 3 -17

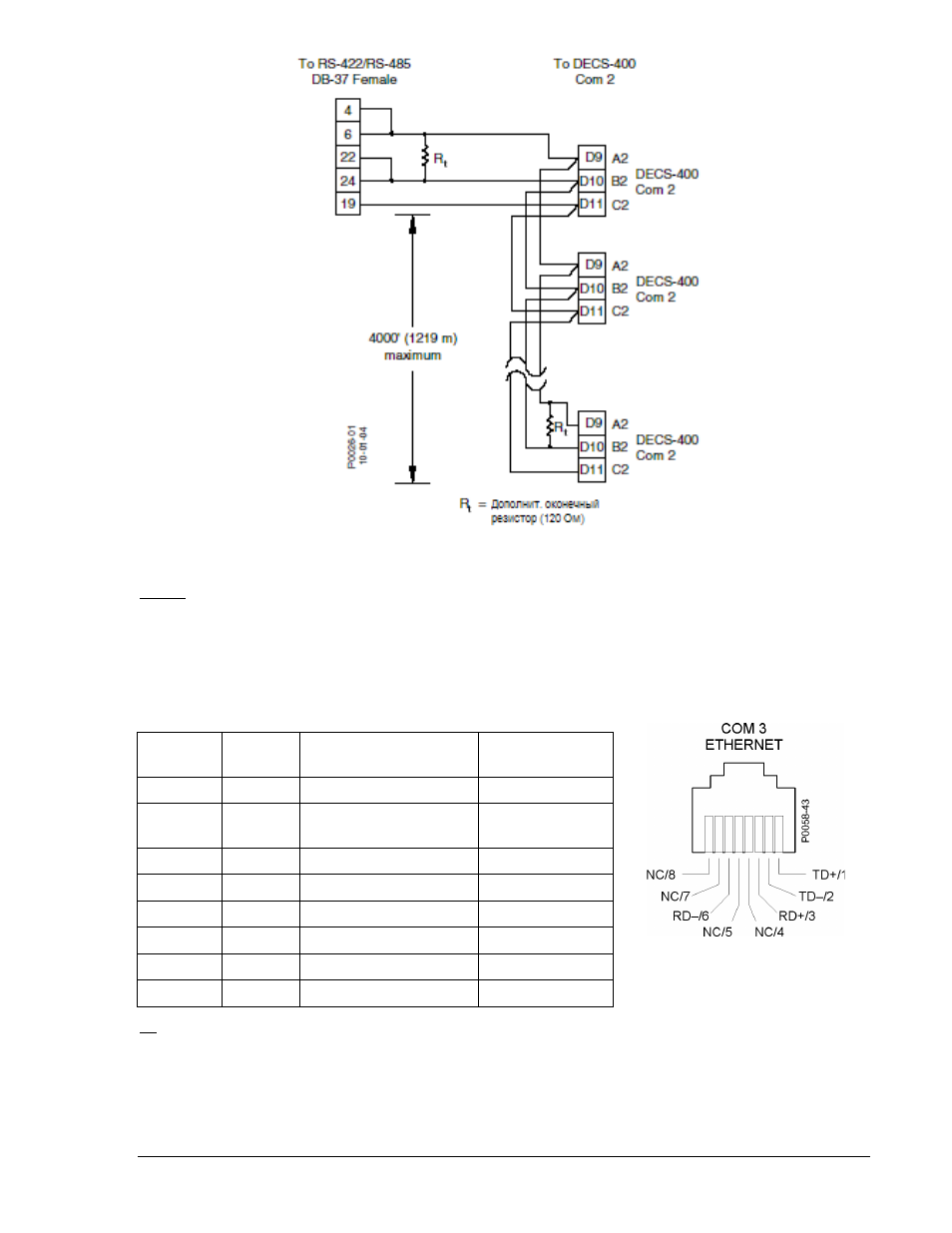

Рисунок 5-12. Подключение DECS-400 к RS-485 DB-37
Com 3
Com 3
используется для подключения 10BASE-T. Гнездо Com 3 имеет 8 контактов, разъем RJ-45
подключается к неэкранированной витой паре медных проводников категории 5.. Длина сегмента
проводника не должна превышать 100 м в длину( 328 футов). Com 3 имеет максимальную скорость
передачи данных 10Мбит в секунду. Назначения и описания штырьков порта Com 3 записаны в
Таблица 5-13 и отображены на Рисунок 5-13.
Таблица 5-13. Описания штырьков порта Com 3
Номер
контакта Сигнал
Назначение
Направление
1
TD+
Передача данных +
С DECS-400
2
TD–
Передача данных
data –
С DECS-400
3
RD+
Прием данных data +
На DECS-400
4
Не используется
5
Не используется
6
RD–
Прием данных data -
На DECS-400
7
Не используется
8
Не используется
Рисунок 5-13. Описания
штырьков порта Com 3
J1
J1 –
это разъем RJ-11 который служит для подключения к DECS-400’s, FCC part 68 approved
modem. J1
имеет скорость передачи и предназначен для чтения данных. Информация по
настройке установки связи приведена в Разделе 4, ПО BESTCOMS, Соединение.
9369773990
Rev R1
DECS-400
Установка
5-17
