Страница 103

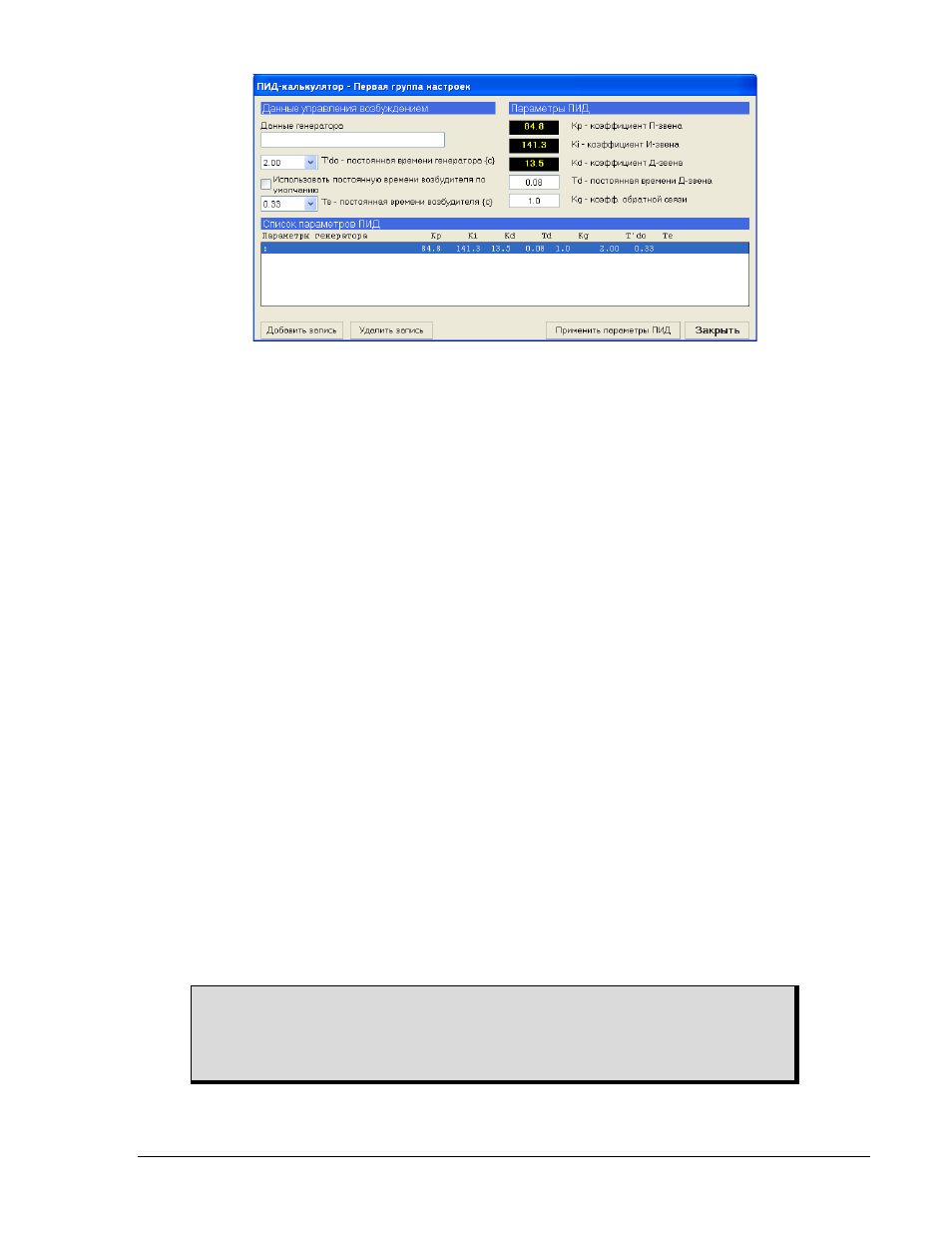

Рисунок 4-18. Калькулятор PID
Excitation Control Data – Generator Information
(Данные контроля возбуждения – информация о
генераторе). Это поле настройки используется для ввода и отображения на экране значащего
названия выбранной группы настроек PID. В поле информации о генераторе помещается до 30
алфавитно-цифровых символов.
T’do – Gen. Time Constant (sec) (T’do –
Постоянная времени генератора, в секундах). В этом поле
вводится постоянная времени генератора. Постоянная времени генератора и постоянная времен
возбудителя используются для вычисления параметров усиления Kp, Ki и Kd. Вы можете выбрать
в выпадающем меню значение от 1.00 до 15.00.
Te – Exciter Time Constant (sec) (Te –
Постоянная времени возбудителя, в секундах). В этом поле
вводится постоянная времени возбудителя. Постоянная времени генератора и постоянная времен
возбудителя используются для вычисления параметров усиления Kp, Ki и Kd. Диапазон настройки
постоянной времени возбудителя меняется в зависимости от выбранного значения постоянной
времени генератора. В окне предусмотрен флажок для установки постоянной времени
возбудителя на значение, принятое по умолчанию. Настройка постоянной времени возбудителя
отключается, когда в качестве типа обмотки выбрана главная обмотка возбуждения (Экран
конфигурирования системы, закладка опций).
Gain Parameters – Kp-Proportional Gain
(Параметры усиления – пропорциональное усиление Kp). В
этом поле, предназначенном только для чтения, высвечивается значение Kp, вычисленное на
основе постоянной времени генератора (T’do) и постоянной времени возбудителя (Te).
Gain Parameters – Ki-Integral Gain (
Параметры усиления – интегральное усиление Ki). В этом поле,
предназначенном только для чтения, высвечивается значение Ki, вычисленное на основе
постоянной времени генератора (T’do) и постоянной времени возбудителя (Te).
Gain Parameters – Kd-Derivative Gain
(Параметры усиления – производное усиление Kd). В этом
поле, предназначенном только для чтения, высвечивается значение Kd, вычисленное на основе
постоянной времени генератора (T’do) и постоянной времени возбудителя (Te).
Gain Parameters – Td-Derivative Time Constant
(Параметры усиления – Производная постоянная
времени Td). Эта настройка режима AVR используется для устранения влияния шумов на
численное дифференцирование. Вы можете выбрать значение от 0 до 1000 с шагом 0.1.
Gain Parameters – Kg-Loop Gain. (
Параметры усиления – Производное усиление Kg) Эти
параметры предназначены для настройки уровня пропорционального коэффициента PID для
настройки AVR. Вы можете выбрать в выпадающем меню значение от 0 до 1,000 с шагом 0,1.
ВНИМАНИЕ
Расчётные или пользовательские настройки ПИД применяются только после
того, как они будут подтверждены пользователем. Некорректная настройка ПИД
приведет к низкой производительности системы или поломки оборудования.
9369773990
Rev R1
ПО DECS-400 BESTCOMS™
4-23
