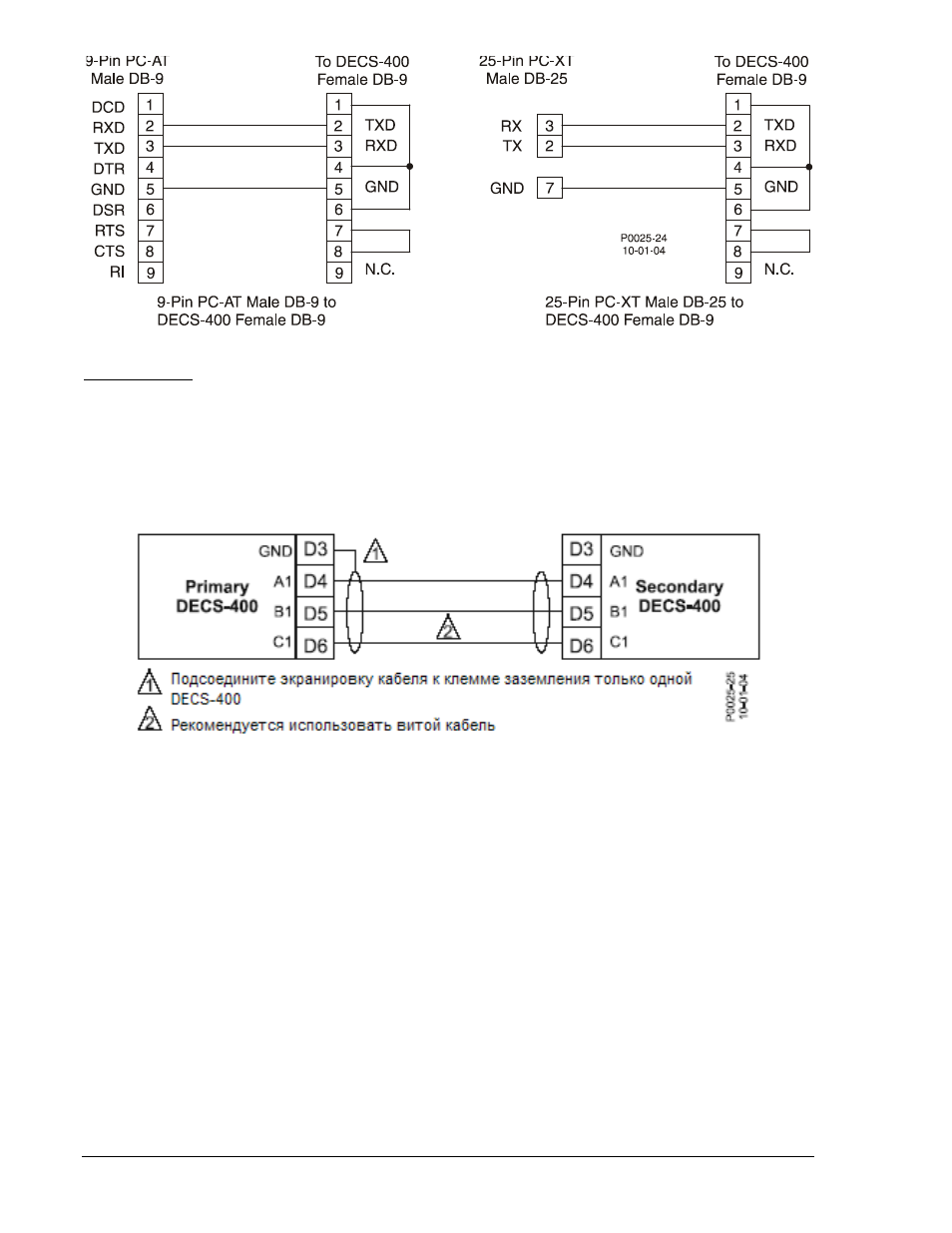

Рисунок 5-10. Подключение Com 0 к PC
Com 1
и Com 2
Com
1 и Com 2 являются портами RS-485 на задней панели. Com 1 представляет собой порт
ASCII
, используемый для связи с другим DECS-400 при работе в системе с резервированием. Для
соединений с Com 1 рекомендуется использовать экранированный витой кабель. Com 2
предназначен для соединений последовательного опроса по сети Modbus. Для соединений с Com
2 рекомендуется использовать экранированный витой кабель. Функции контактов Com 1 и Com 2
описаны в Таблица 5-7. На Рисунок 5-11 показаны соединения через Com 1, используемые для
соединения между двумя устройствами DECS-400.
Рисунок 5-11. Подключение двух DECS-400 через Com 1
На Рисунок 5-12 показаны соединения Com 2, используемые для соединения нескольких DECS-
400 через сеть Modbus.
5-16
DECS-400
Установка
9369773990
Rev R1
