Varl (предел рм) -31 – Инструкция по эксплуатации Basler Electric DECS-400
Страница 111

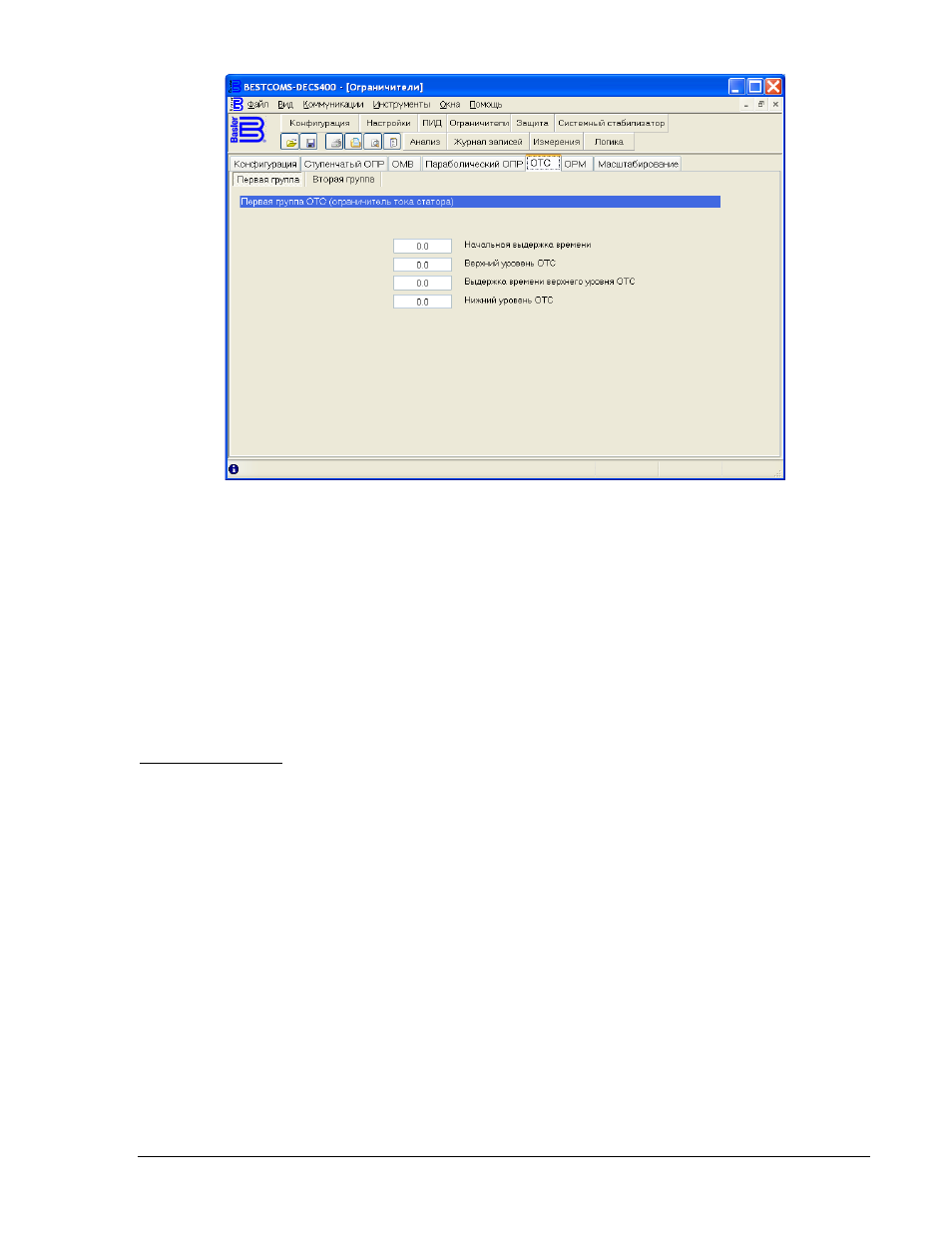

Рисунок 4-25. Экран ограничителей, закладка SCL
SCL - Initial Delay (
Начальная задержка). SCL не отвечает покуда не закончилась начальная
задержка. Вы можете выбрать значение от 0 до 10 с шагом 0.1 .
SCL – High SCL Level (SCL –
Высокий уровень SCL). Это значение настройки позволяет
сконфигурировать высокоуровневое значение силы тока для ограничителя силы тока статора. Вы
можете выбрать значение от 0 до 66000.0 А с шагом 0.1 А.
SCL – High SCL Time (SCL –
Высокое значение времени SCL). Это значение настройки позволяет
установить предел времени для высокоуровневого ограничения силы тока ограничителем силы
тока статора. Вы можете выбрать значение от 0 до 60.0 секунды с шагом 0.1 секунды.
SCL – Low SCL Level (SCL –
Низкий уровень SCL). Это значение настройки позволяет
сконфигурировать низкоуровневое значение силы тока для ограничителя силы тока статора. Вы
можете выбрать значение от 0 до 66000.0 А с шагом 0.1 А.
VARL (Предел РМ)
На вкладке VARL имеется две группы настроек: Первичная и вторичная. Кнопки Primary
(первичная) и Secondary (вторичная) выбирают между первичной и вторичной настройкой
ограничения реактивной мощности.
Настройки VARL показаны на рис. Figure 4-26 и описаны в следующих параграфах.
Уставка. Эта настройка регулирует порог ограничения генерируемой реактивной мощности.
Диапазон настройки зависит от полной мощности генератора, введенной на вкладке Rated Data
(номинальные данные) экрана настройки системы. Настройка устанавливается в кВАр с шагом 1
кВАр.
Задержка: Та настройка определяет, как быстро генерируемая реактивная мощность
ограничивается в случае превышения порога уставки. Настройка изменяется от 0 до 10 секунд с
шагом 0,1.
9369773990
Rev R1
ПО DECS-400 BESTCOMS™
4-31
