ПРОГРАММИРУЕМАЯ ЛОГИКА РАЗДЕЛ 9
ВВЕДЕНИЕ
Регулятор DECS-400 использует программируемую функциональную логику на базе
мультиплексоров, операторов И, ИЛИ, НЕ и таймеров. Смотри Таблица A-1. Входные сигналы
функциональной логики имеют дискретную форму, включая переключающие входные сигналы,
системные параметры, параметры защит, ограничителей, аварийные сигналы, и параметры ПСС.
Выходные сигналы программируемой логики, могут быть использованы для управления
регулятором DECS-400 (старт/стоп, выбор режима, и другие), защитными функциями (включение
защиты максимального напряжения обмотки возбуждения, включение защиты максимального тока
возбуждения, и другие), функциями ограничителей (включение ограничителя максимального
возбуждения, включение ограничителя минимального возбуждения, и другие), функциями
системного стабилизатора.
К возможностям программируемой логики регулятора DECS-400 можно получить доступ, перейдя к
соответствующему экрану BESTCOMS.Созданные логические схемы есть возможность сохранения
в файл, получить доступ и активировать их можно посредством программного обеспечения
BESTCOMS.
При желании, в логическую схему могут быть внесены изменения согласно
требованиям особенностей работы.

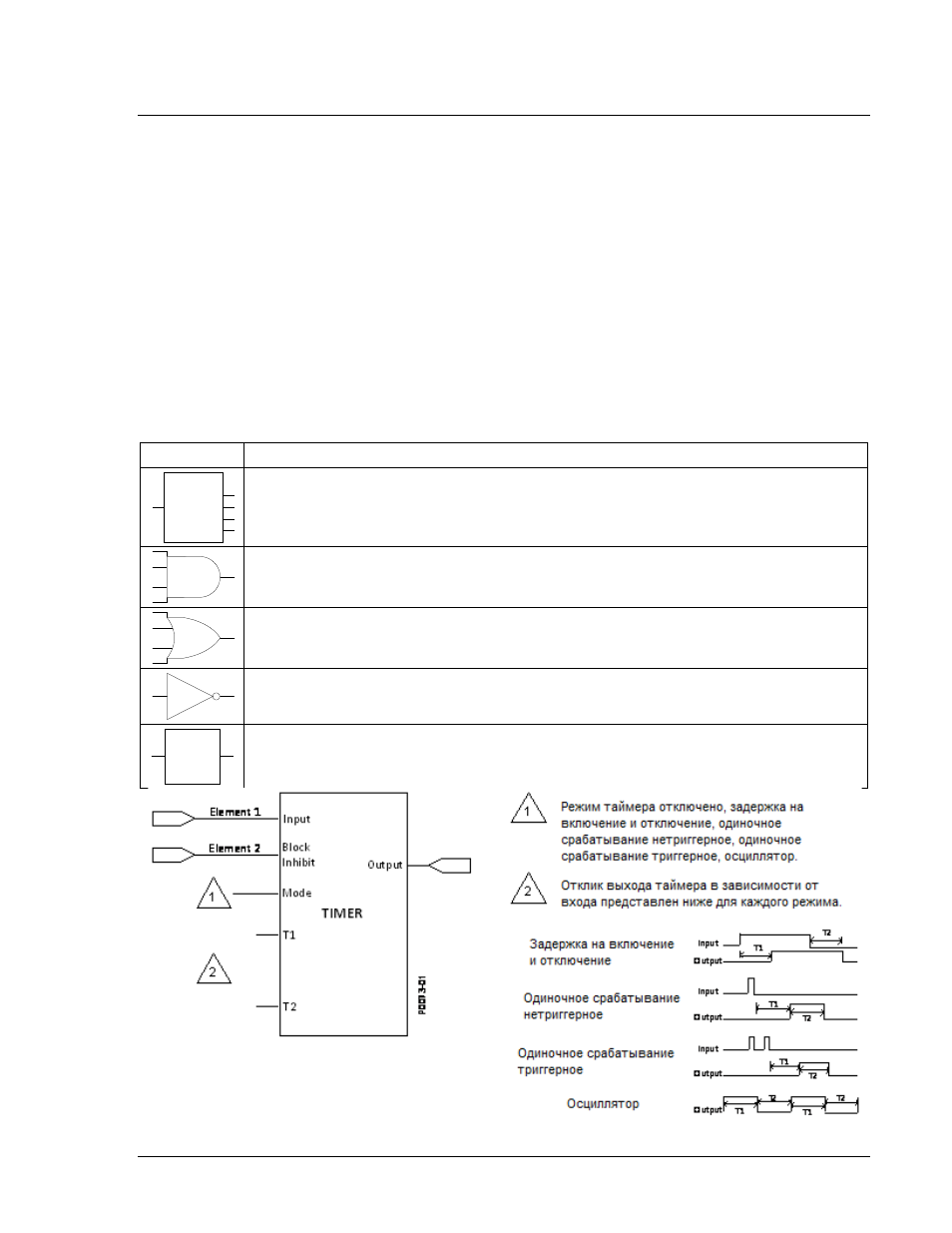

Таблица A-1. Функционал программируемой логики
Символ Описание
Мультиплексор – Входной сигнал размножается на все выходные сигналы.
Оператор И – Вырабатывает на выходе 1 когда все, поданные на вход, сигналы
равны 1, в других случаях на выходе 0.
Оператор ИЛИ – Если несколько или все входные сигналы равны 1,
результирующий выходной сигнал равен 1. Выходной сигнал 0, если все входные
сигналы равны 0.
Оператор НЕ – Изменяет входной сигнал на противоположный.
Таймер – Устанавливает задержку времени между двумя точками в логике.
Рисунок A-1. Конфигурация логического таймера
MUX
X1
U1
U4
U3
U2
TIMER
9369773990
Rev R1
DECS-400
Программируемая логика
9-1
