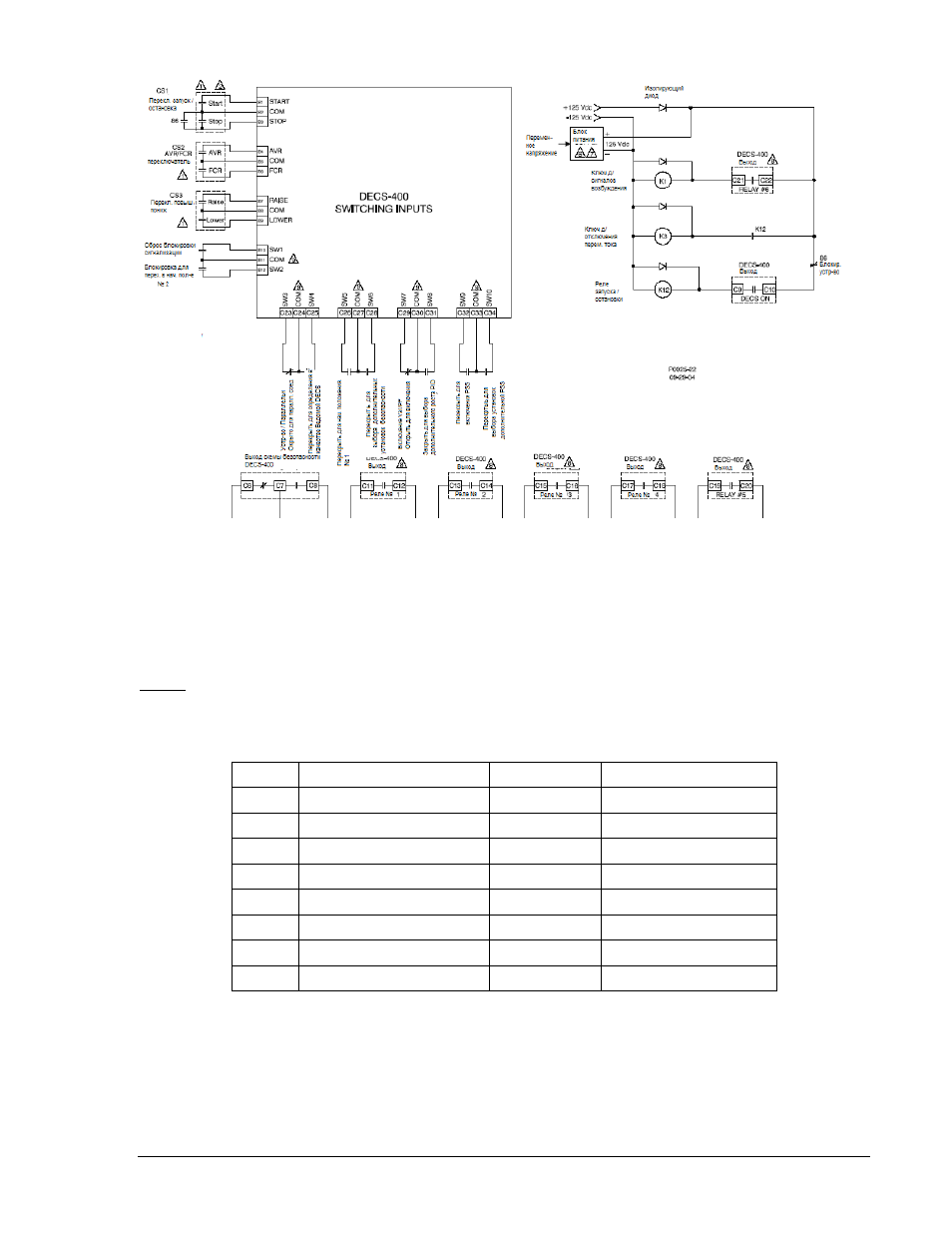

Рисунок 5-9. Типовая схема подключения для постоянного тока
Коммуникационные подключения
Коммуникационные порты DECS-400 включают порт RS-232 на передней панели (Com 0), порт на
задней панели RS-485 для соединения DECS-400 с DECS-400 (Com 1), порт на задней панели RS-
485 для соединения по протоколу Modbus (Com 2) и разъем для модема RJ-11 (J1).
Коммуникационные порты DECS-400 описываются ниже.
Com 0
В Таблица 5-12 указаны функции штырьков этого разъема DB-9 на передней панели. На Рисунок
5-10
показаны соединения между Com 0 и ПК.
Таблица 5-12. Распиновка Com 0
Пин
Функция
Название
Описание
1
Экран
—
N/A
2
Передача данных
TXD
От DECS-400
3
Получение данных
RXD
В DECS-400
4
Соединения нет
—
N/A
5
Заземление сигнала
GND
N/A
6
Соединения нет
—
N/A
7
Соединения нет
—
N/A
8
Соединения нет
—
N/A
9369773990
Rev R1
DECS-400
Установка
5-15
