FCR Gain and FVR Gain
(усиление FCR и усиление FVR)
Функции усиления закладки FCR приведены на рисунке 4-19 и приведены в последующих
параграфах. Закладка усиления FVR имеет аналогичные настройки и поэтому не отображается в
данной главе.

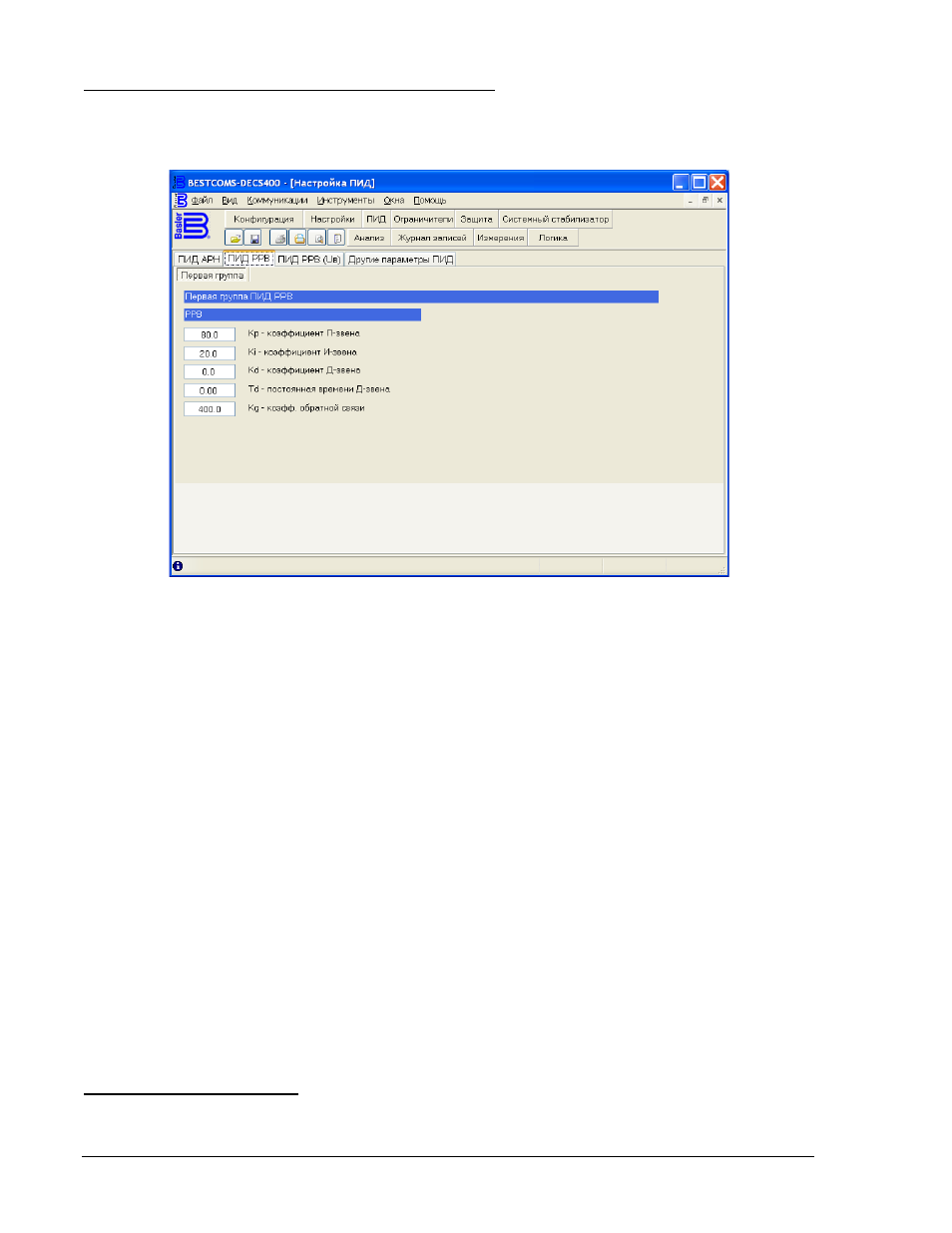

Рисунок 4-19. Экран настроек усиления, закладка коэффицента FCR
FCR – Kp-Proportional Gain
(Пропорциональное усиление Kp). Это значение регулирует
пропорциональное усиление, DECS-400 определяет выходной сигнал, который равен
коэффициенту Кр, умноженному на разность между заданным значение тока и измеренным. Вы
можете ввести значение от 0 до 1000 с шагом 0,01.
При изменении пропорционального коэффициента усиления проконсультируйтесь со следующими
инструкциями. Если переходная характеристика имеет слишком большой размах, коэффициент Kp
следует уменьшить. Если переходная характеристика слишком сжата, коэффициент Кр следует
увеличить.
FCR – Ki-Integral Gain. (
Интегральное усиление Ki). Это значение регулирует пропорциональное
усиление, DECS-400 определяет выходной сигнал, который равен коэффициенту Ki, умноженному
на разность между заданным значение тока и измеренным. Вы можете ввести значение от 0 до
1000 с шагом 0,01
Если время стабилизации слишком велико, то коэффициент Ki должен быть увеличен.
FCR – Kd-Derivative Gain. (
Дифференциальное усиление Kd). Это значение регулирует
пропорциональное усиление, DECS-400 определяет выходной сигнал, который равен
коэффициенту Kd, умноженному на разность между заданным значение тока и измеренным. Вы
можете ввести значение от 0 до 1000 с шагом 0,01
Если время стабилизации слишком велико, то коэффициент Kd должен быть увеличен.
FCR – Td-Derivative Time Constant (
Временная константа Td). Данная величина снижает шумовой
эффект от многочисленной дифференциации. Вы можете ввести значение от 0 до 1000 с шагом
0,01
FCR – Kg-Loop Gain
. (Коэффициент усиления Kg) Данная настройка задает уровень усиления the
алгоритма PID для режима FCR. Вы можете ввести значение от 0 до 1000 с шагом 0,01
Other Gain
(Другие усиления)
Функции закладки других усилений показаны на Рисунке 4-20 и описаны в приведенных ниже
параграфах.
