Удаление нужных логических связей
Все логические компоненты и связи, которые в процессе модификации будут подвержены
изменению, должны бить, вначале, удалены перед созданием любых новых логических связей.
Рисунок A-14 и Таблица A-2 иллюстрируют логические связи (компоненты), которые должны быть
удалены. Выполните следующие шаги для удаления этих связей.
1.

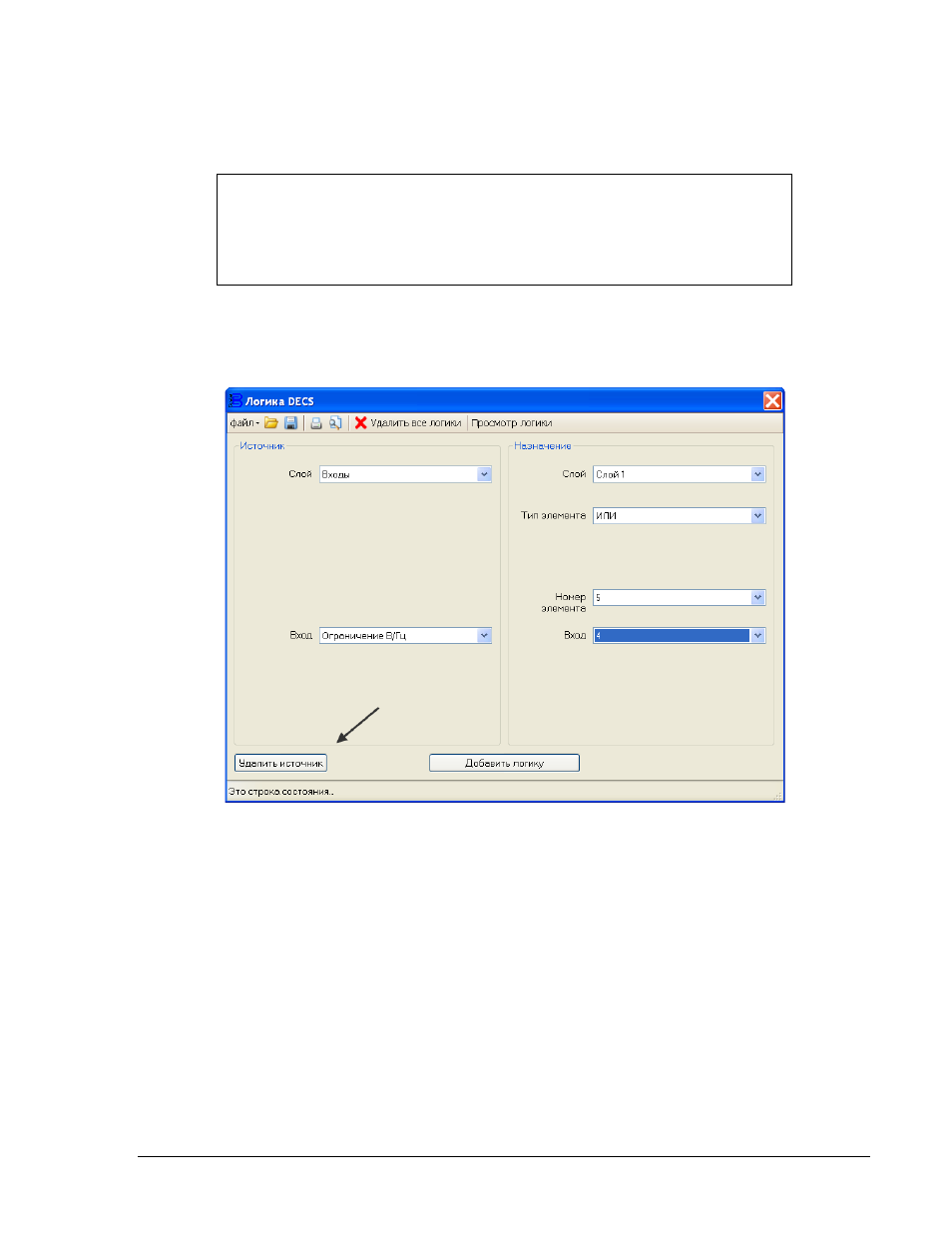

На рисунке A-16 показано окно настроек связей логики DECS текущего шага. На данном шаге
входной(Input) буфер защиты В/Гц(Volts per Hz Limit) разъединяется с входом 4 оператора
ИЛИ(OR) слоя логики 1(Layer). В таблице 2, данная связь обозначается: “НАЗНАЧЕНИЕ: Слой1
–
Входной буфер.Ограничитель В/Гц  Или1.Вход4”.
Рисунок A-17. Удаление слоя 1 входной буфер.Ограничитель В/Гц --> Или1.Вход4
ПРИМЕЧАНИЕ
Для сохранения всех изменений, модифицированная логическая схема
должна быть сохранена под уникальным именем. Файл логики сохраняется
нажатием на File, Save в окне логики(Logic window) DECS. Все прошивки
логики DECS-400 сохраняются с расширением “.del”.
