Установите значение Пропорционального роста (Proportional Gain) Kp. ....................... _________
•
Установите значение фильтра Td. .................................................................................... _________
•
Установите значение FCR, Рост по контуру (Loop Gain) Kg............................................ _________
Рекомендованные значения для OEL.
•
Установите Ki на 3 ............................................................................................................... _________
•
Установите Kg на 1.............................................................................................................. _________
Рекомендованные значения для UEL.
•
Установите Ki на 10 ............................................................................................................. _________
•
Установите Kg на 1.............................................................................................................. _________
Рекомендованные значения для коэффициента var/мощность.
•
Установите Ki на 10 ............................................................................................................. _________
•
Установите Kg на 1.............................................................................................................. _________
Рекомендованные значения для SCL.
•
Установите Ki на 10. ............................................................................................................ _________
•
Установите Kg на 1.............................................................................................................. _________
Настройки PID
При просмотре окна Gain Setting (Установка роста) программы BESTCOM, щелкните по кнопке PID
Calculator (
Калькулятор PID) для вывода окна Калькулятора PID (Рисунок 6-3). Используйте это
окно для выбора нужных значений PID, основываясь на постоянной времени генератора, T'do и
постоянной времени возбудителя Te. Подробнее о настройке PID см. Раздел 4, Программное
обеспечение BESTCOM, Настройки, Значения для измерения, и Запись данных, Настройки
роста.
•
Проверьте индикаторы передачи на HMI на передней панели, в программе
BESTCOM
и на дистанционных индикаторах. .................................................................. _________

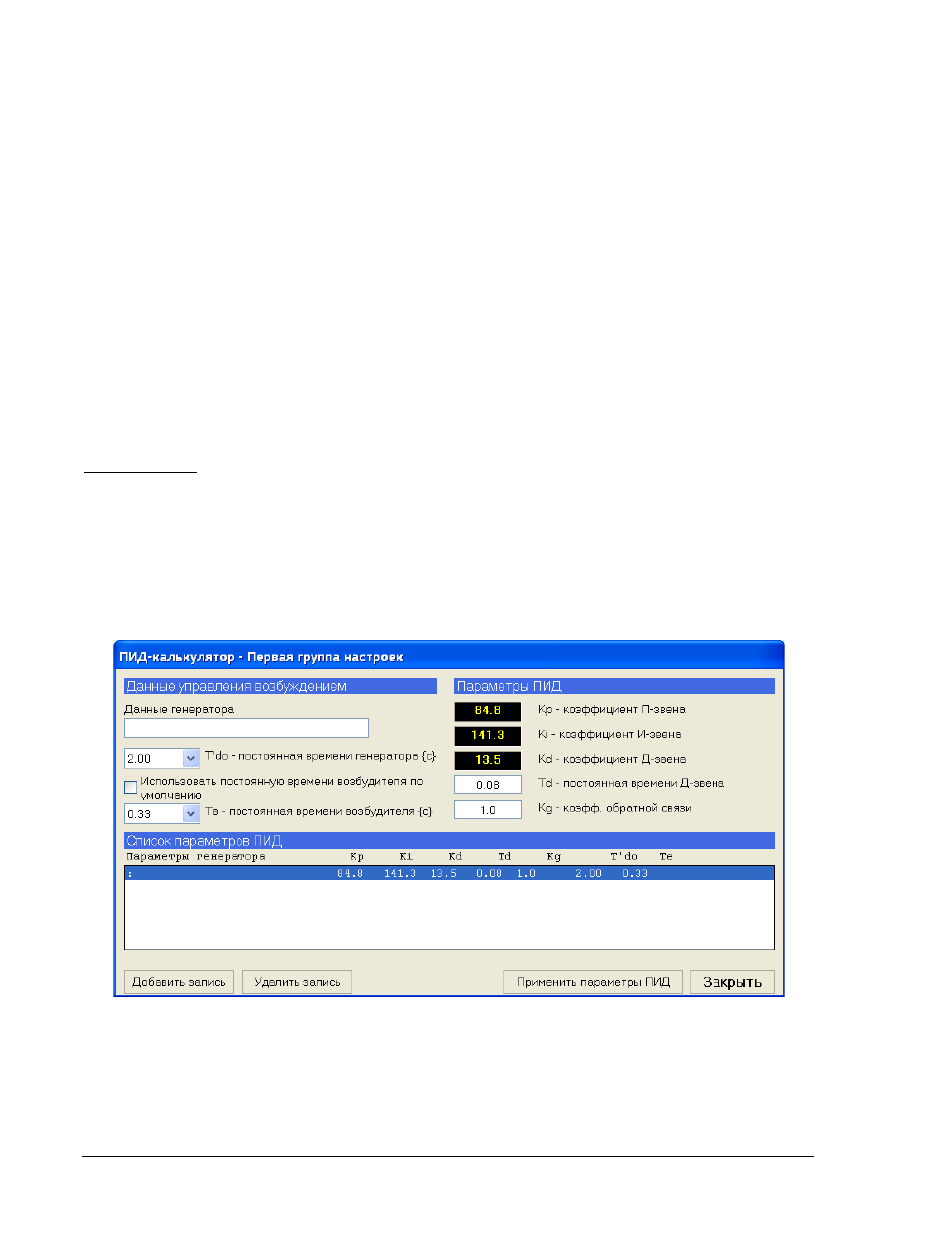

Рисунок 6-3. Экран ПИД BESTCOMS
Off-Line —
Тест при вращающейся турбине
При проведении испытаний с отключенной сетью и вращающейся турбиной ключ контура
генератора должен быть открыт.
6-4
DECS-
400 Ввод в эксплуатацию
9369773990
Rev R1
