переключиться на настройки среднего уровня. Если короткое замыкание произошло далеко от
машины, настройки всех трех уровней будут активны.
Ограничитель принятия на себя
Ограничение перевозбуждения в системном и автономном режиме происходит в два уровня:
высокого и низкого. Уровень тока возбуждения, при котором происходит ограничение,
определяется по обратновременным кривым. Типовые кривые показаны на рисунке 3-11.
Отдельные кривые можно выбрать для системного и автономного режима. В случае
перевозбуждения ток возбуждения ограничивается в соответствии с выбранной кривой.

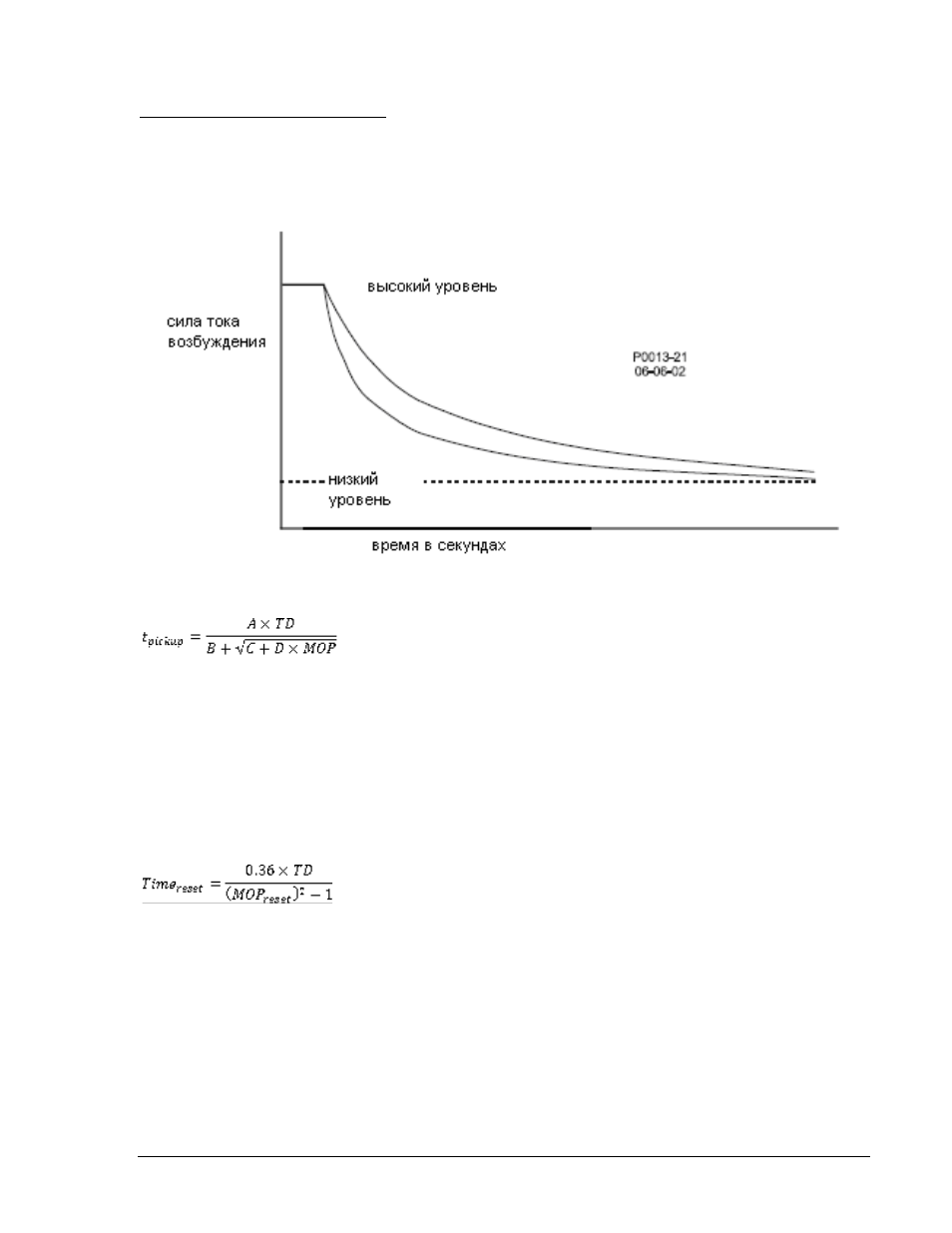

Рисунок 3-11. Обратновременные характеристики для ограничителя принятия на себя
Обратнозависимая характеристика определяется следующим уравнением.
где:
t
pickup
=
время до срабатывания в секундах
A
= –95.908
B
= –17.165
C
= 490.864
D
= –191.816
TD =
Настройка шкалы вркемени <0.1, 20>
MOP =
Несколько срабатываний <1.03, 2.5>
Как только ток уменьшается ниже уровня срабатывания (95% от срабатывания), функция
выполняет сброс на основе следующего уравнения.
Каждый режим работы (автономный и системный) имеет уставку высокого уровня, уставку низкого
уровня и выдержку времени. Уставка низкого уровня регулируется в пределах от 0 до 11,999 А
постоянного тока с шагом 0.01 А. Уставка высокого уровня регулируется в пределах от 0 до 9,999 А
постоянного тока с шагом 0.01 А. Выдержка времени регулируется в пределах от 0.1 до 20 секунд с
шагом 0.1 с.
Пороговые значения токов определяются уставкой низкого уровня автономного и системного
режима, уставкой высокого уровня автономного и системного режима.
Ограничитель минимального возбуждения
Ограничитель минимального возбуждения измеряет уровень опережающей реактивной мощности
генератора и ограничивает дальнейшее снижение возбуждения для предотвращения потери
синхронизации и ограничения перегрева. Функция ограничения минимального возбуждения
