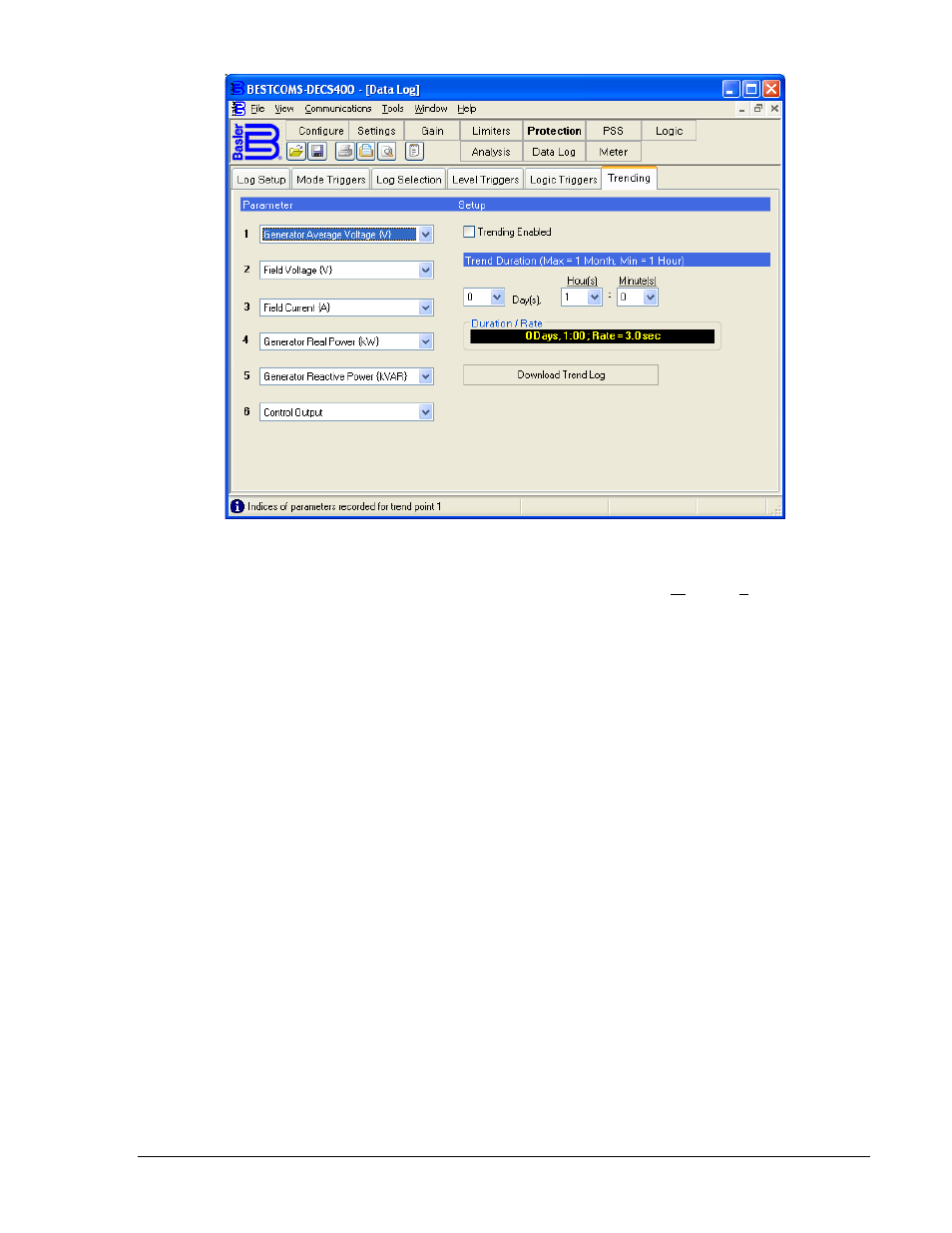

Рисунок 4-46. Экран журнала данных, закладка отслеживания тенденций
Analysis (
Анализ)
Щелкните кнопку Analysis (Анализ) на панели инструментов, щелкните Window, 9 Analysis (Окно,
9 Журнал Анализ) или щелкните по ссылке Analysis (Анализ) на панели проводника, чтобы
открыть экран анализа.
Экран анализа может использоваться для выполнения и контроля оперативного тестирования PSS
и AVR. Могут генерироваться два графика с выбранными пользователем данными, а записанные в
журнал данные могут быть сохранены в файл для последующего изучения. Средства управления
и индикаторы экрана анализа показаны на рисунке 4-52 и описаны в приведенных ниже
параграфах.
Save Button
(Кнопка сохранения). Щелчком по этой кнопке можно сохранять графики в файл.
Open Button
(Кнопка открытия). С помощью этой кнопки можно открывать графики DECS-400,
сохраненные в файлы с расширением .dg4.
Print Button
(Кнопка печати). Щелчком по этой кнопке можно открыть окно предварительного
просмотра печати, позволяющее вам распечатывать графики.
Graph 1
(График 1). Когда эта кнопка нажата, на экране анализа отображается График 1. Когда эта
кнопка отжата, на экране отображается только График 2.
Graph 1
(График 1). Когда эта кнопка нажата, на экране анализа отображается График 2. Когда эта
кнопка отжата, на экране отображается только График 1.
Start/Stop
(Запуск/Остановка). Эта кнопка позволяет запускать и останавливать сбор точек данных
для построения графиков. Когда построение графика остановлено, на этой кнопке имеется
маркировка Start (Запустить). Когда график строится, на этой кнопке имеется маркировка Stop
(Остановить).
Clear
(Очистить). Щелчком по этой кнопке можно удалить точки данных графика.
Time in Graph (
Время графика). Это значение настройки позволяет выбирать общее время, в
течение которого в графике накапливаются точки данных. При выборе другого значения настройки
числа по координатной оси Х автоматически меняются, чтобы между точками сохранялось
расстояние в 16.667 миллисекунды. Можно выбрать временные значения 200 мс, 516 мс, 1.03 с,
2.08 с, 4.16 с, 8.33 с, 16.67 с или 33.33 с.
