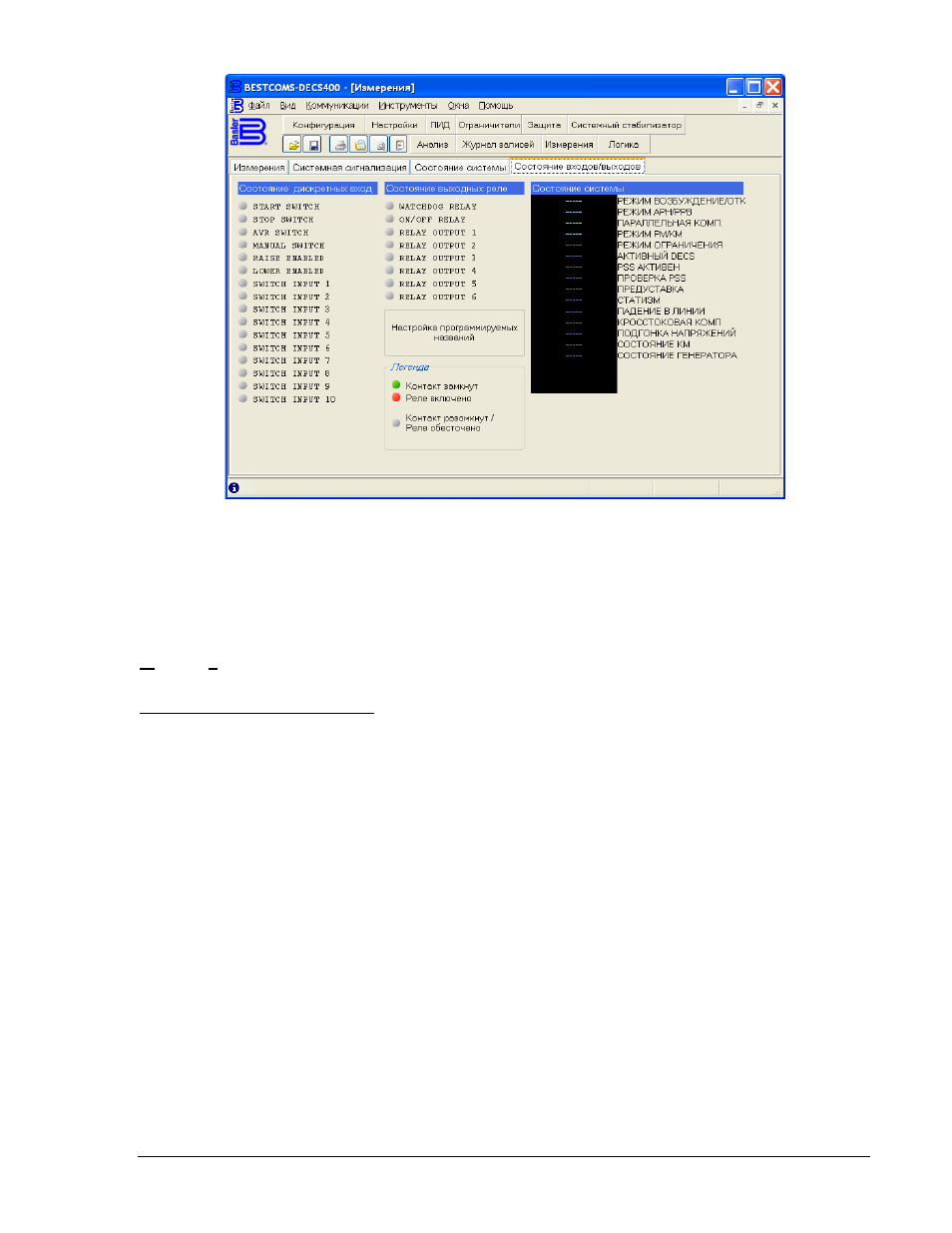

Рисунок 4-39. Экран измерения, закладка статуса ввода/вывода
Data Log (
Журнал данных)
Экран журнала данных состоит из пяти закладок: Log Setup (Настройка журнала), Logic Triggers
(Логические триггеры), Mode Triggers (Триггеры режима), Level Triggers/Log Selection (Выбор
триггеров уровня / журнала) и Trending (Отслеживание тенденций). Для того чтобы открыть экран
журнала данных, щелкните кнопку Data Log (Журнал данных) на панели инструментов, щелкните
Window, 8 Data Log
(Окно, 8 Журнал данных) или щелкните по ссылке Data Log (Журнал данных)
на панели проводника.
Log Setup
(Настройка журнала)
Параметры и средства управления функции настройки журнала показаны на Рисунке 4-33 и
описаны в приведенных ниже параграфах.
Data Log Setup – Data Logging Enabled
(Настройка журнала данных – ведение журнала данных
включено). Этот параметр настройки позволяет включать и выключать ведение журнала данных.
Data Log Setup – Pre-Trigger Points
(Настройка журнала данных – Точки перед срабатыванием
триггеров). Этот параметр настройки позволяет выбирать несколько точек данных, в которых
производится запись перед срабатыванием триггера журнала регистрации данных.
Data Log Setup – Pre-Trigger Duration (sec.)
(Настройка журнала данных – Промежуток времени
перед срабатыванием триггеров (в секундах)). Этот предназначенный только для чтения параметр
показывает промежуток времени, в течение которого записываются данные перед срабатыванием
триггера. Показанное на экране значение определяется настройками точек перед срабатыванием
триггеров и настройками интервала выборки.
Data Log Setup – Post-Trigger Points
(Настройка журнала данных – Точки после срабатывания
триггеров). Этот предназначенный только для чтения параметр показывает несколько точек
данных, в которых производится запись после срабатывания триггера журнала регистрации
данных. Показанное на экране значение определяется настройками точек перед срабатыванием
триггеров и настройками интервала выборки.
Data Log Setup – Post-Trigger Duration (sec.)
(Настройка журнала данных – Промежуток времени
после срабатывания триггеров (в секундах)). Этот предназначенный только для чтения параметр
показывает промежуток времени, в течение которого записываются данные после срабатыванием
триггера. Показанное на экране значение определяется настройками точек перед срабатыванием
триггеров и настройками интервала выборки.
