до пяти точек) особую кривую UEL, которая будет соответствовать особым характеристикам
генератора. При выборе опции Internal (Внутренняя кривая) создается кривая UEL, основанная на
заданном значении первой точки уровня поглощенной реактивной мощности.
Real Power (kW)
(Активная мощность, кВт). В этих пяти полях настройки устанавливаются пять
точек активной мощности кривой ограничителя недостаточного возбуждения. В поле выбора
кривой нужно выбрать опцию Custom (Особая настройка), чтобы эти настройки были применены.
Не все поля настройки обязательно использовать. Например, ввод значений мощности (кВт) в трех
из пяти полей настройки позволит получить кривую UEL по трем точкам. Диапазон значений для
каждого поля настройки основывается на расчетных мощностях генератора, введенных в закладке
расчетных данных экрана конфигурирования системы.
Reactive Power (Leading kVAR) (
Реактивная мощность, кВАР опережения). Когда в поле выбора
кривой выбрана опция Custom (Особая настройка), эти пять полей настройки представляют собой
пять точек реактивной мощности кривой ограничителя недостаточного возбуждения. Не все поля
настройки обязательно использовать. Например, ввод значений мощности (вар) в двух из пяти
полей настройки позволит получить кривую UEL по двум точкам. Когда в поле выбора кривой
выбрана опция Internal (Внутренняя кривая), действует только значение в первом поле настройки,
и сгенерированная внутренняя кривая UEL основывается на значении, введенном в этом поле.
Диапазон значений для каждого поля настройки основывается на расчетных мощностях
генератора, введенных в закладке расчетных данных экрана конфигурирования системы.
Takeover OEL (OEL
по поглощению)
Закладка OEL по поглощению имеет две группы настроек: Первичную и Вторичную. С помощью
кнопок первичной и вторично настройки можно сделать выбор между настройками ограничителя,
используемыми, когда DECS-400 работает как первичное или вторичное устройство в избыточной
системе DECS-400.
Функции закладки OEL по поглощению показаны на Рисунке 4-24 и описаны в приведенных ниже
параграфах.

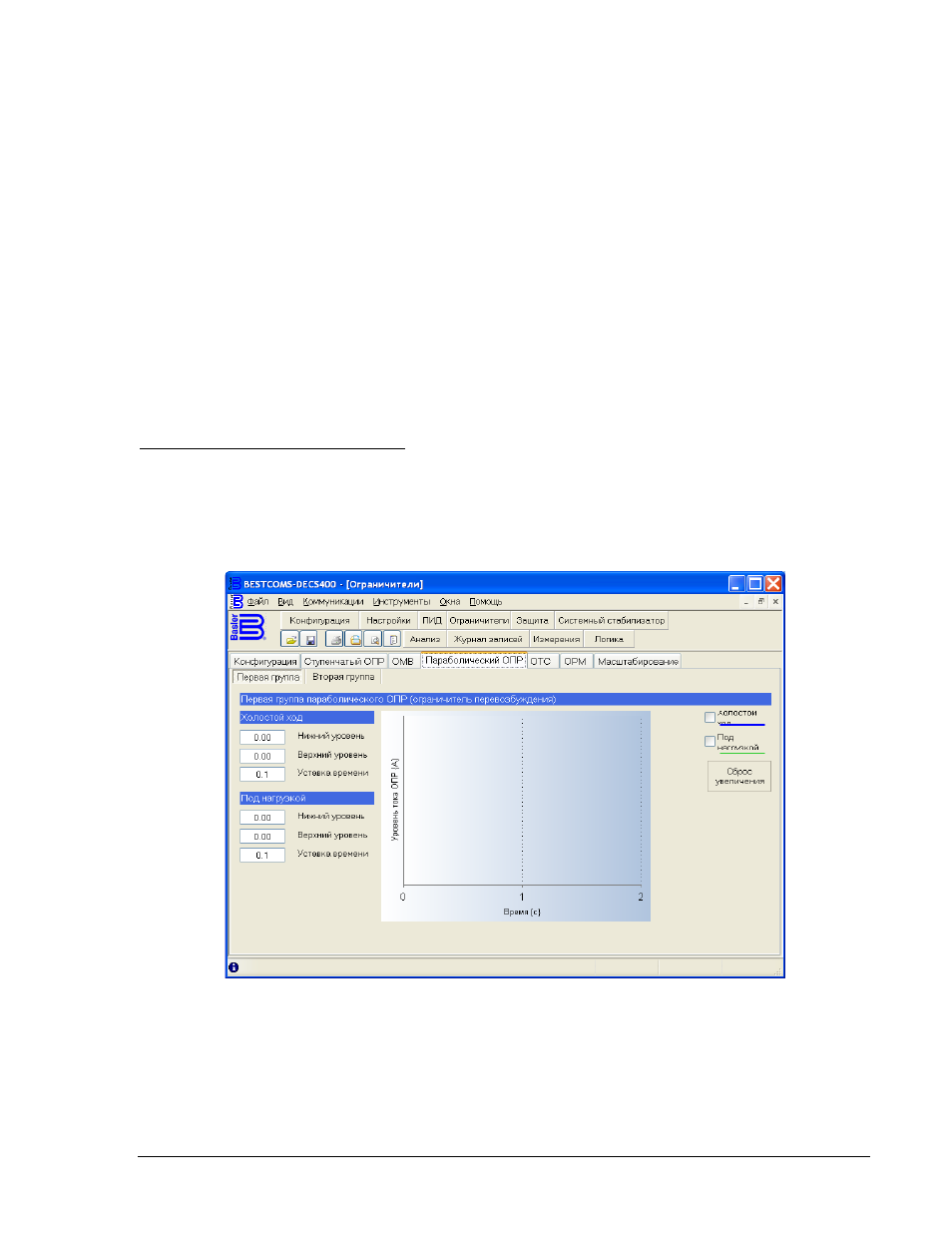

Рисунок 4-24. Экран ограничителей, закладка OEL по поглощению
Off-Line – Low Level
(Автономный режим – Низкий уровень). Это значение конфигурирует
низкоуровневое значение настройки силы тока для автономного ограничителя чрезмерного
возбуждения по поглощению. Вы можете выбрать значение от 0 до 12.00 А постоянного тока с
шагом 0.01 А.
Off-Line – High Level
(Автономный режим – Высокий уровень). Это значение конфигурирует
высокоуровневое значение настройки силы тока для автономного ограничителя чрезмерного
