функции сравнения напряжения генератора с напряжением шины. Вы можете ввести значение от 0
до 1000 с шагом 0.1.
VARL – Ki
внутреннее усиление. Эта настройка регулирует уровень ограничения в DECS-400
реактивной мощности. Настройка от 0 до 1 000.0 изменяется с шагом 0,1.
VARL – Kg
внутреннее усиление. Эта настройка регулирует грубое усиление ПИД-регулирования
для функции ограничения реактивной мощности. Настройка от 0 до 1 000.0 изменяется с шагом
0,1.
Ограничители
Экран ограничителей состоит из семи закладок с текстовыми пояснениями Configuration
(Конфигурация), Summing Point OEL (Точка суммирования OEL), Takeover OEL (Поглощение OEL),
UEL, SCL,
VARL (ограничение реактивной мощности) и Scaling (Масштабирование). Для того чтобы
открыть экран ограничителей, щелкните кнопку Limiters (Ограничители) на панели инструментов,
щелкните Window, 4 Limiters (Окно, 4 Усилители) или щелкните по ссылке Limiters (Усилители) на
панели проводника.
Configuration
(Конфигурирование)
Настройки закладки конфигурирования показаны на Рисунке 4-21 и описаны в приведенных ниже
параграфах.
Limiter Mode(s) (
Режим(ы) ограничителя). Можно включить три типа ограничителей: OEL
(ограничитель чрезмерного возбуждения), UEL (ограничитель недостаточного возбуждения) и SCL
(ограничитель силы тока статора).
Styles - OEL
(Типы – OEL). Эта настройка позволяет выбирать тип ограничения перевозбуждения –
по точке суммирования или по поглощению.
Styles - UEL
(Типы – UEL). Эта настройка позволяет выбирать тип ограничения недостаточного
возбуждения – по точке суммирования или по поглощению.
UEL Voltage Dependency
(Зависимость UEL от напряжения). Эти настройки позволяют
регулировать зависимость напряжения генератора от типа ограничителя недостаточного
возбуждения модели UEL2, соответствующей стандарту IEEE P421.5.

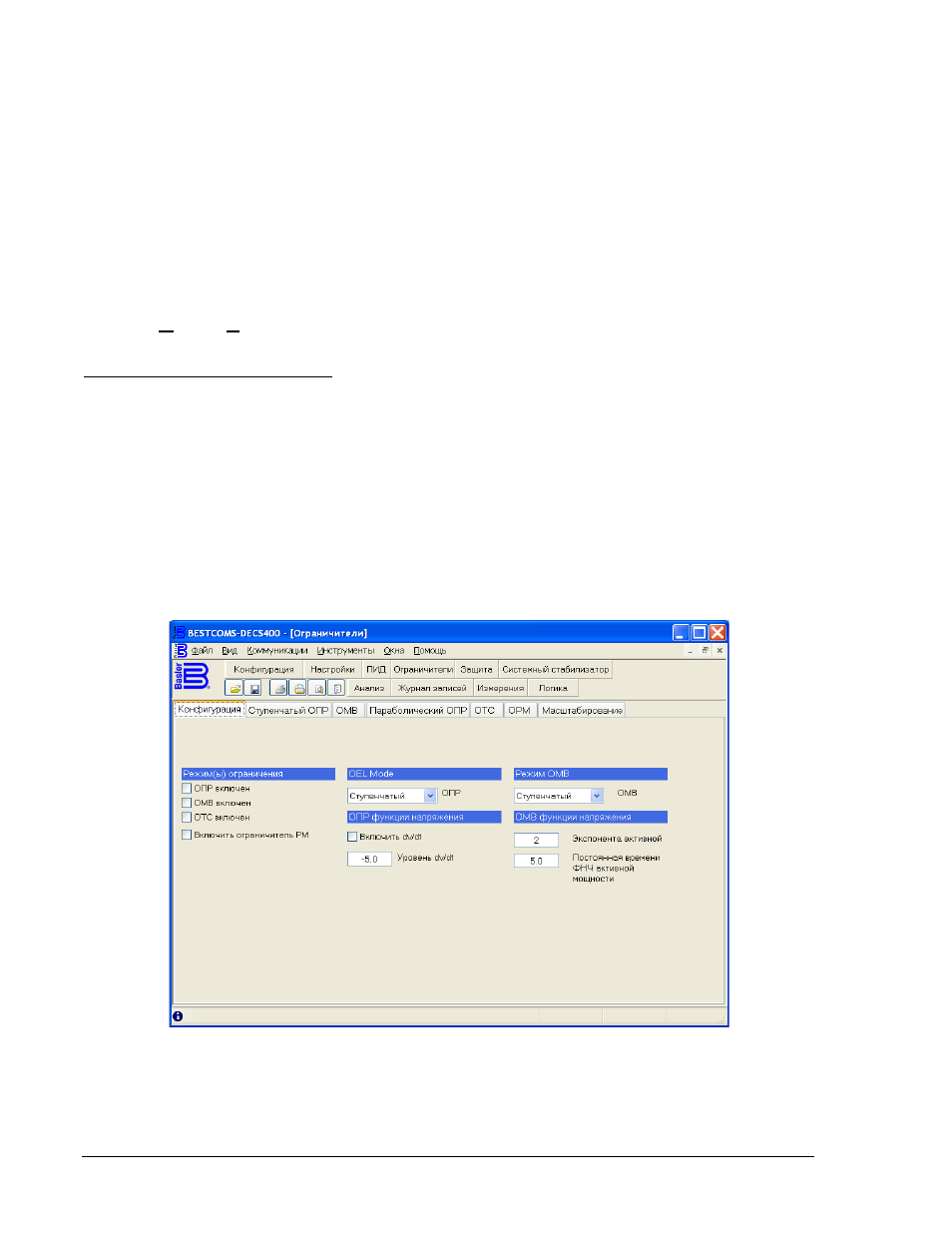

Рисунок 4-21. Экран ограничителей, закладка конфигурирования
UEL Voltage Dependency – Real Power Exponent
(Зависимость UEL от напряжения – показатель
степени активной мощности). Эти настройки влияют на то, как ограничитель недостаточного
возбуждения реагирует на уровень напряжения генератора. Эта настройка используется для
применения к напряжению генератора показателя степени 0, 1 или 2.
