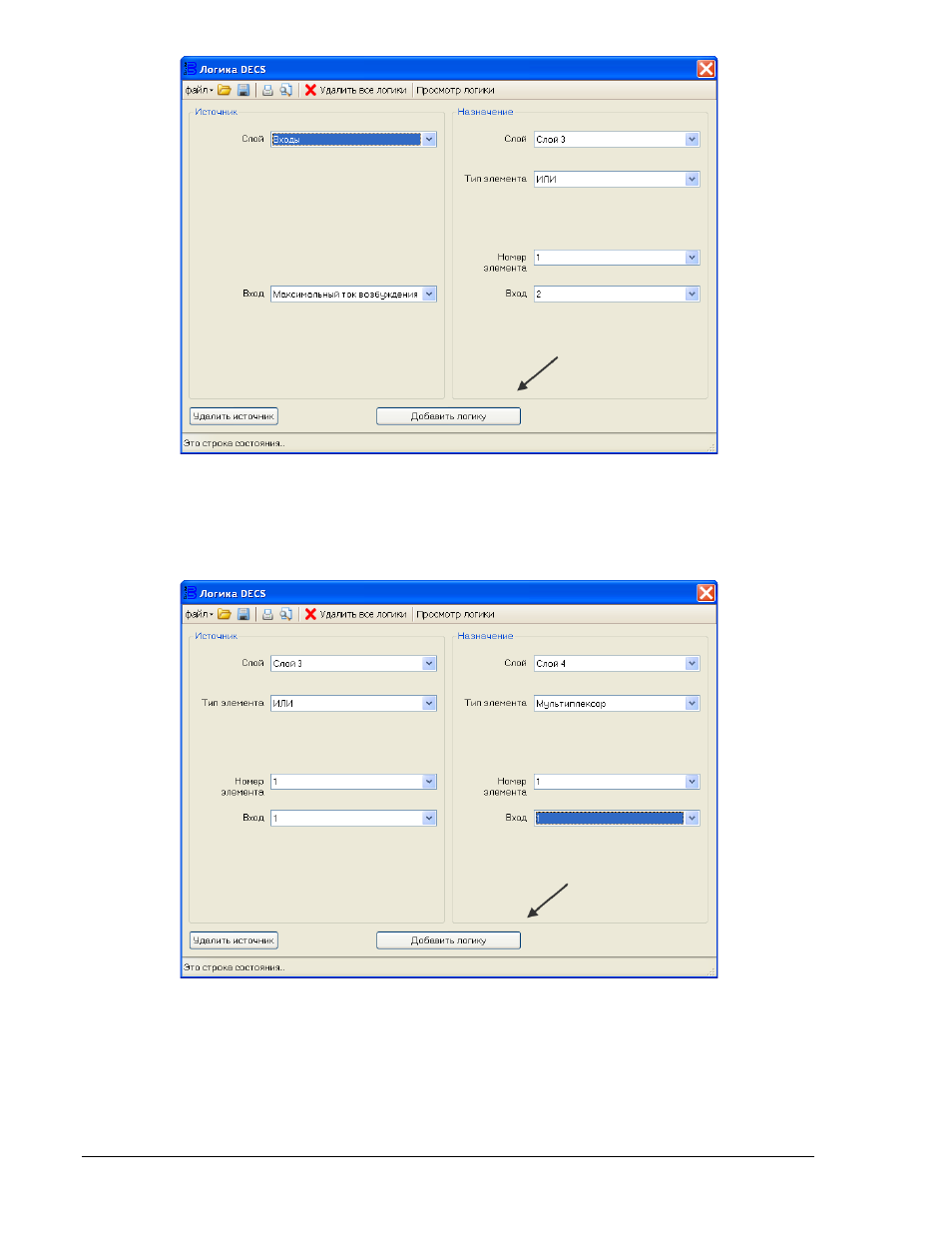

Рисунок A-21. Добавление слояr3 входной буфер.Макстмальный ток возбуждения --->
Слой3.Или1.Вход2
3.
На рисунке A-21 показано окно настроек связей логики DECS следующего шага. На данном
шаге выход оператора ИЛИ 1 слоя 3 соединён с входом мультиплексора 1 слоя 4. В таблице A-
2,
данная связь обозначена: “НАЗНАЧЕНИЕ: Слой4 – Слой3.Или1.Выход Мульт1.Вход”.
Рисунок A-22. Добавление слоя4 - Слой3.Или1.Выход ---> Мульт1.Вход
4.
На рисунке A-22 показано окно настроек связей логики DECS текущего шага. На данном шаге
выход1 мультиплексора 1 слоя 4 соединён с выходным буфером выходного реле #5. В
таблице A-2, данная логическая связь показана: “НАЗНАЧЕНИЕ: Выходной буфер –
Слой4.Мульт1.Выход1 Выходное реле5”.
