Проверьте передачу AVR/FCR при помощи HMI на передней панели,
посредством дистанционных переключателей и BESTCOM при выключенном
возбуждении. ....................................................................................................................... _________
•
Проверьте сигналы о передаче данных на HMI на передней панели, в программе
BESTCOM и на всех дистанционных индикаторах. ......................................................... _________
•
Проверьте правильность пределов повышения/понижения. .......................................... _________
•
Проверьте сигналы о повышении/понижении на HMI на передней панели, в
программе BESTCOM и на дистанционных индикаторах. ............................................... _________
Уставки ПИД
Установите значения роста в группе активных настроек.
•
Установите значение для генератора без нагрузки в режиме FCR на вкладке
AVR/FCR окна Setting Adjustment (Установка настроек) программы BESTCOM.
Рекомендованное значение равно 20% от номинального тока возбудителя. ............... _________
Для выполнения следующих шагов перейдите на вкладку AVR/FCR Gain (Рост AVR/FCR) окна Gain
(Рост) программы BESTCOM (Рисунок 6-2). В Таблице 6-1 приведены рекомендованные настройки
PID для установок возбудителя и статичного возбудителя.

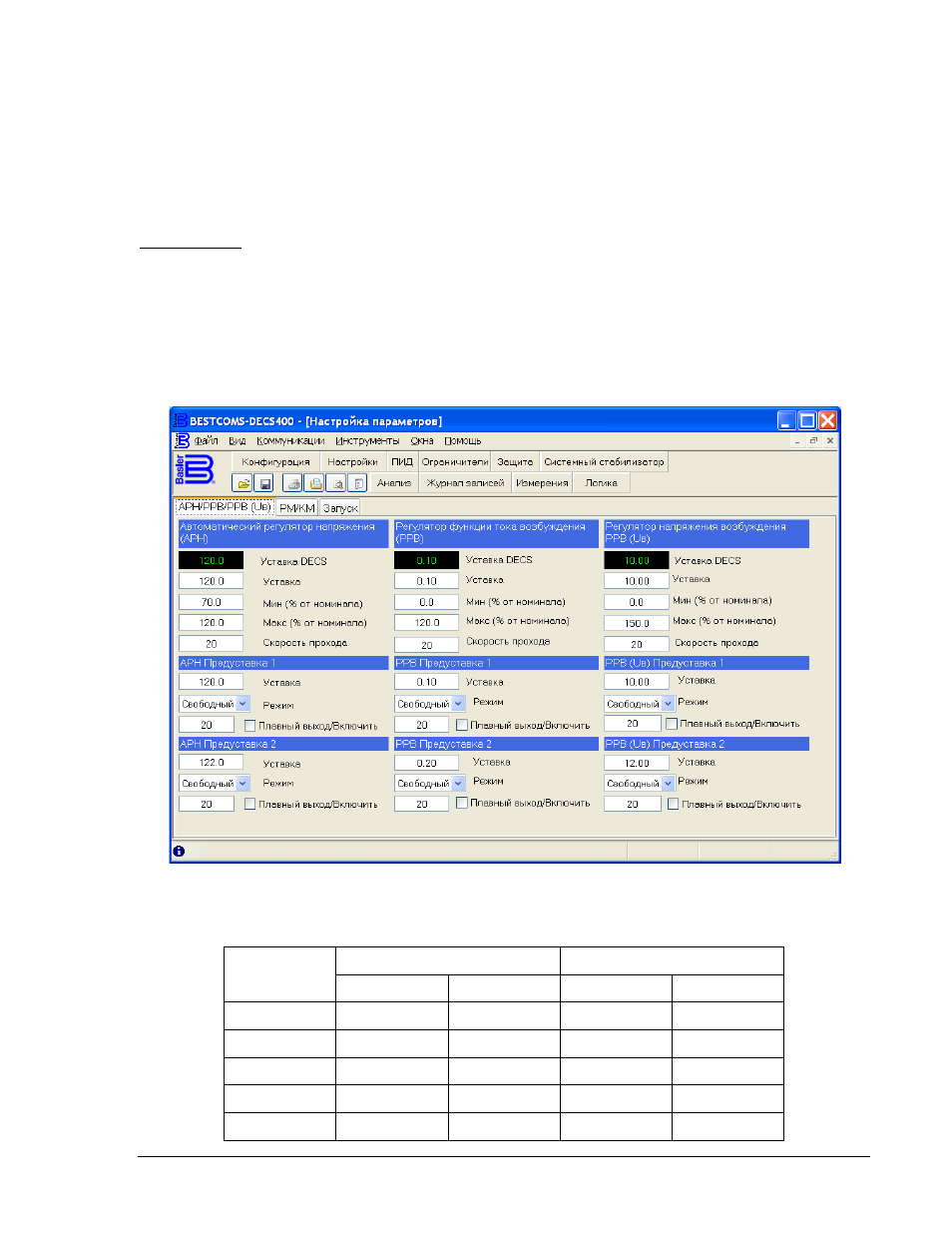

Рисунок 6-2. Экран коэффициентов ПИД BESTCOMS
Таблица 6-1. Рекомендуемые уставки для вращающегося возбудителя и статической системы
ПИД
Уставки
Статическая СВ
Возбудитель
AVR
FCR
AVR
FCR
Kp
80
—
80
—
Ki
20
—
15
—
Kd
—
—
40
—
Kg
15
1000
15
1000
Td
0.01
0.01
0.01
0.01
9369773990
Rev R1
DECS-
400 Ввод в эксплуатацию
6-3
