(точек) силы тока возбуждения. Каждый уровень, или точка, имеет значение сигнала для
регулировки значения масштабирования и уровень масштабирования для установления уровня
силы тока возбуждения при масштабировании. Каждое из трех значений настройки сигнала имеет
диапазон регулировки от –10 до +10 В постоянного тока с шагом 0.01 В. Каждое из трех значений
настройки сигнала выражается в виде процентного отношении к расчетной силе тока возбуждения
и имеет диапазон настройки от 0 до 200% с шагом 0.1%. Эти настройки доступны только тогда,
когда на закладке конфигурирования экрана ограничителей включено ограничение чрезмерного
возбуждения по точке суммирования.
Takeover OEL Scaling
(Масштабирование OEL по поглощению). Масштабирование ограничения
чрезмерного возбуждения по поглощению предусмотрено для трех уровней (точек) силы тока
возбуждения. Каждый уровень, или точка, имеет значение сигнала для регулировки значения
масштабирования и уровень масштабирования для установления уровня силы тока возбуждения
при масштабировании. Каждое из трех значений настройки сигнала имеет диапазон регулировки
от –10 до +10 В постоянного тока с шагом 0.01 В. Каждое из трех значений настройки сигнала
выражается в виде процентного отношении к расчетной силе тока возбуждения и имеет диапазон
настройки от 0 до 200% с шагом 0.1%. Эти настройки доступны только тогда, когда на закладке
конфигурирования экрана ограничителей включено ограничение чрезмерного возбуждения по
поглощению.
SCL Scaling
(Масштабирование SCL). Масштабирование ограничения силы тока статора
предусмотрено для трех уровней (точек) силы тока возбуждения. Каждый уровень, или точка,
имеет значение сигнала для регулировки значения масштабирования и уровень масштабирования
для установления уровня силы тока возбуждения при масштабировании. Каждое из трех значений
настройки сигнала имеет диапазон регулировки от –10 до +10 В постоянного тока с шагом 0.01 В.
Каждое из трех значений настройки сигнала выражается в виде процентного отношении к
расчетной силе тока возбуждения и имеет диапазон настройки от 0 до 200% с шагом 0.1%.
Защита
Экран защиты состоит из пяти закладок: General Protection (Общая защита), Loss of Sensing
(Потеря считывания), EDM, 24 Volts/Hertz (24 вольта на герц) и Relay Setup (Настройка реле). Для
того чтобы открыть экран защиты, щелкните кнопку Protection (Защита) на панели инструментов,
щелкните Window, 5 Protection (Окно, 5 Защита) или щелкните по ссылке Protection (Защита) на
панели проводника.
General Protection
(Общая защита)
Настройки закладки общей защиты показаны на Рисунке 4-28 и описаны в приведенных ниже
параграфах.

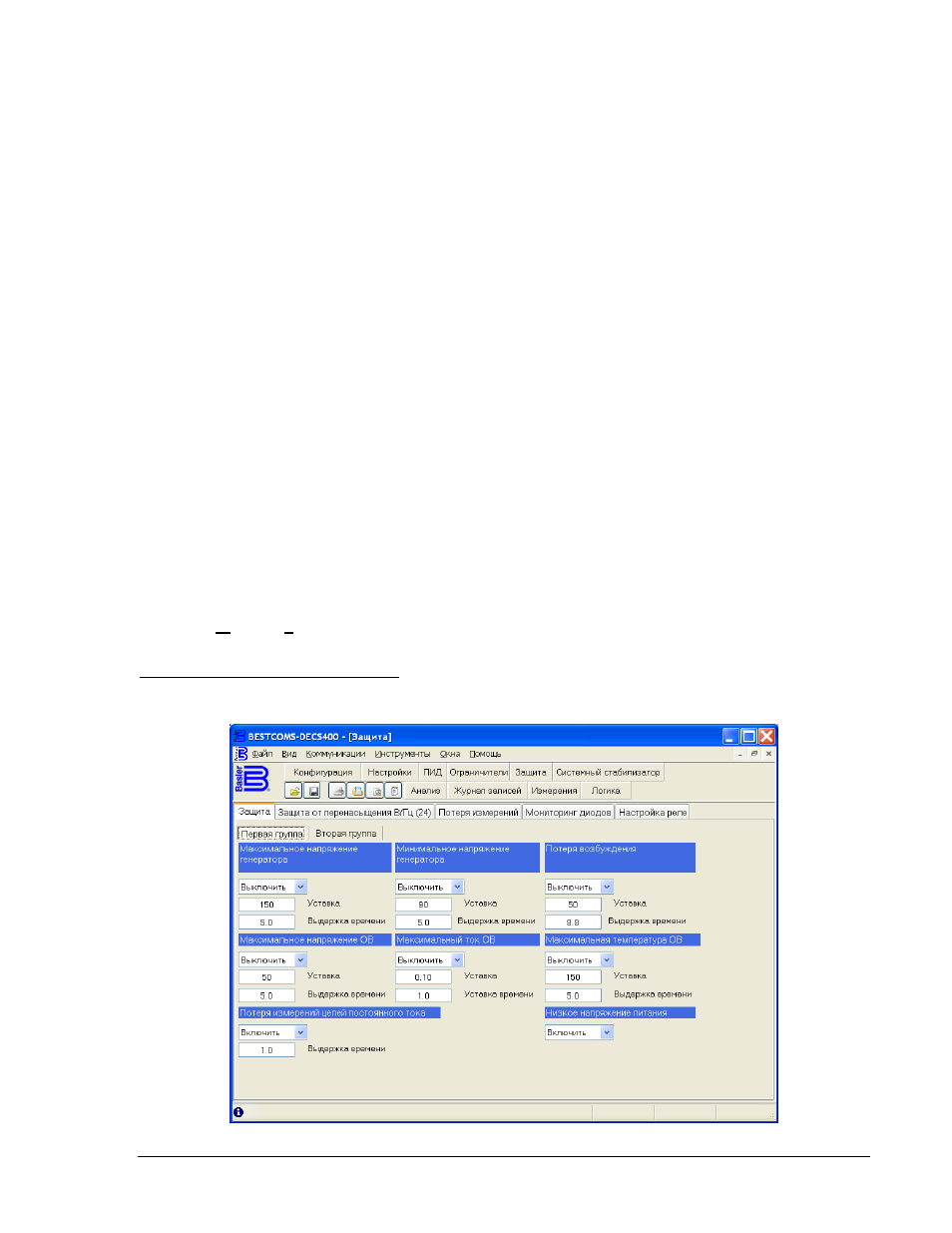

Рисунок 4-28. Экран защиты, закладка общей защиты
9369773990
Rev R1 ПО DECS-400 BESTCOMS™
4-33
