Открытия логической схемы “СВ с одним DECS-400 без PSS” для редактирования
1.
Логическая схема “СВ с одним DECS-400 без
PSS”
открывается в BESTCOMS нажатием
File,
Open
Default
Scheme….
Когда
появилось окно открытия логических схем по
умолчанию, кликните на кнопку с эмблемой
“
СВ с одним DECS-400 без PSS” (смотри
рисунок A-15). Кликните кнопку Yes в
появившемся
диалоговом
окне,
для
продолжения открытия логической схемы.
Когда логическая схема будет выбрана, в
появившемся, после этого, диалоговом окне
кликните кнопку OK.
2.
Для доступа к окну логики DECS, кликните
кнопку Logic в панели инструментов
BESTCOMS.
3.
Для просмотра активной логической схемы
(
редактор логики DECS), кликните на кнопку
просмотра логики (View Logic) в окне логики
DECS.

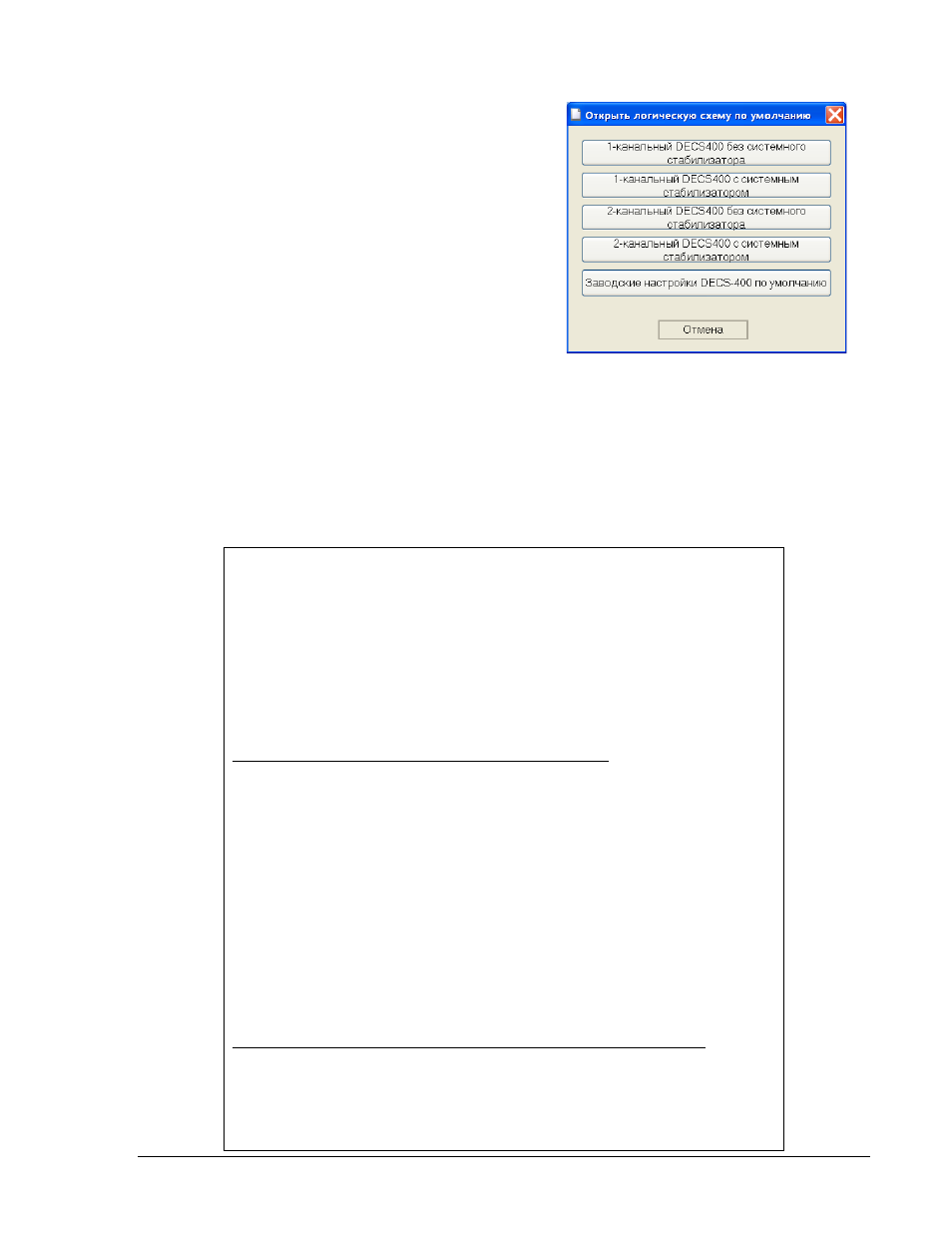

Рисунок A-16. Окно открытия логической
схемы по умолчанию
Таблица A-2 содержит изменённые логические связи схемы ”СВ с одним DECS-400 без PSS”
(“Single DECS-400 Without PSS”).
Выходящие линии уходят на лист логических групп, подлежащих
удалению. Полужирные линии на лист логических групп, которые будут добавлены позже в данном
примере.
Таблица A-2. Модификация логической схемы “СВ с одним DECS-400 без PSS”
{
ИСТОЧНИК ---> НАЗНАЧЕНИЕ }
=====>
НАЗНАЧЕНИЕ: Слой1
Входной буфер.Компенсация ---> Мульт1.Вход
Входной буфер.Замыкание контакта 5 ---> Мульт2.Вход
Входной буфер.Потеря измерит. преобразователя ---> Мульт3.Вход
Входной буфер.Потеря измерений ---> Мульт4.Вход
Входной буфер.Ограничение макс. возбуждения ---> Или1.Вход1
Входной буфер.Ограничение минимального возбуждения ---> Или1.Вход2
Входной буфер.Ограничение тока статора ---> Или1.Вход3
Входной буфер.В/Гц Ограничитель ---> Или1.Вход4
Входной буфер.Верхний предел уставки ---> Или2.Вход1
Входной буфер.Нижний предел уставки ---> Или2.Вход2
Слой1.Или1.Выход ---> Или3.Вход2
Слой1.Или2.Выход ---> Или3.Вход3
Входной буфер.Ограничитель минимальной частоты ---> Или3.Вход4
Слой1.Мульт3.Выход2 ---> Или4.Вход1
Входной буфер.Неуспешное самовозбуждение ---> Или4.Вход2
Входной буфер.EDM Разомкнут ---> Или4.Вход3
Входной буфер.EDM Закорочен ---> Или4.Вход4
Входной буфер.Максимальное напряжение генератора ---> Или5.Вход1
Входной буфер.Минимальное напряжение генератора ---> Или5.Вход2
Входной буфер.Потеря возбуждения ---> Или5.Вход3
Входной буфер.В/Гц ---> Или5.Вход4
Входной буфер.Макс. температура обм. возб. ---> Или6.Вход1
Входной буфер.Максимальное напряжение возбуждения ---> Или6.Вход2
Входной буфер.Максимальный ток возбуждения ---> Или6.Вход3
Слой1.Мульт4.Выход1 ---> Или6.Вход4
Входной буфер.Замыкание контакта 10 ---> Не2.Вход
Слой1.Мульт1.Выход2 ---> Не3.Вход
Слой1.Мульт3.Выход1 ---> Не4.Вход
