Edm -37 – Инструкция по эксплуатации Basler Electric DECS-400
Страница 117
Loss of Sensing Voltage – Option
(Напряжение потери считывания – Выбор). Этот параметр
настройки позволяет включать и выключать защиту от потери считывания.
Loss of Sensing Voltage – Balanced Level
(Напряжение потери считывания – Сбалансированный
уровень). Когда все три фазы напряжения считывания становятся ниже этого уровня, начинается
промежуток времени задержки при потере считывания. В этом поле можно ввести значение от 0 до
100 процентов от номинала с шагом 0.1 процента. Пример на рисунке 4-31

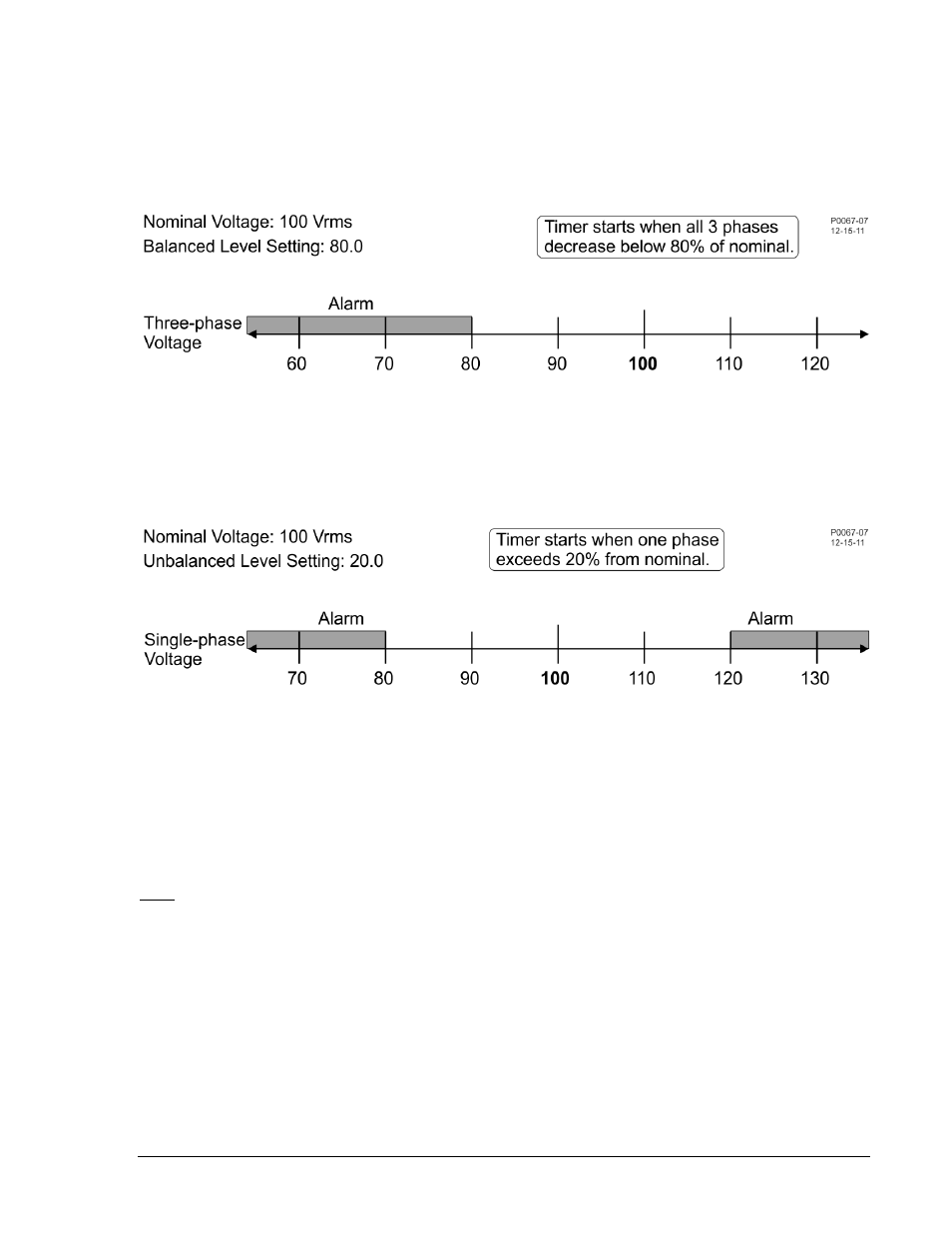

Рисунок 4-31. Пример критического сбалансированного уровня.
Loss
of
Sensing
Voltage
–
Unbalanced
Level
(Напряжение потери считывания –
Несбалансированный уровень). Когда любая из трех фаз напряжения считывания становится ниже
этого уровня, начинается промежуток времени задержки при потере напряжения считывания. В
этом поле можно ввести значение от 0 до 100 процентов от номинала с шагом 0.1 процента.
Пример на рисунок 4-32
Рисунок 4-282. Пример критического несбалансированного уровня
Loss of Sensing Voltage – Delay
(Напряжение потери считывания – Задержка). Это значение
настройки позволяет определять промежуток времени между моментом, когда обнаруживается
состояние потери напряжения считывания, и моментом, когда система сообщает об этом. Можно
выбрать значение от 0 до 30 секунд с шагом 0.1 секунды.
Loss of Sensing Voltage – Transfer to FCR
(Напряжение потери считывания – Переход в режим
FCR
). Это значение настройки позволяет включать и выключать переход в режим FCR при
обнаружении состояния потери напряжения считывания.
EDM
Настройки закладки EDM показаны на Рисунке 4-33 и описаны в приведенных ниже параграфах.
Pole Ratio
(Соотношение числа полюсов). В этом поле настройки вводится отношение числа
полюсов обмотки возбудителя к числу полюсов главной обмотки. Можно ввести значение от 0 до
10.00 с шагом 0.01.
9369773990
Rev R1
ПО DECS-400 BESTCOMS™
4-37
