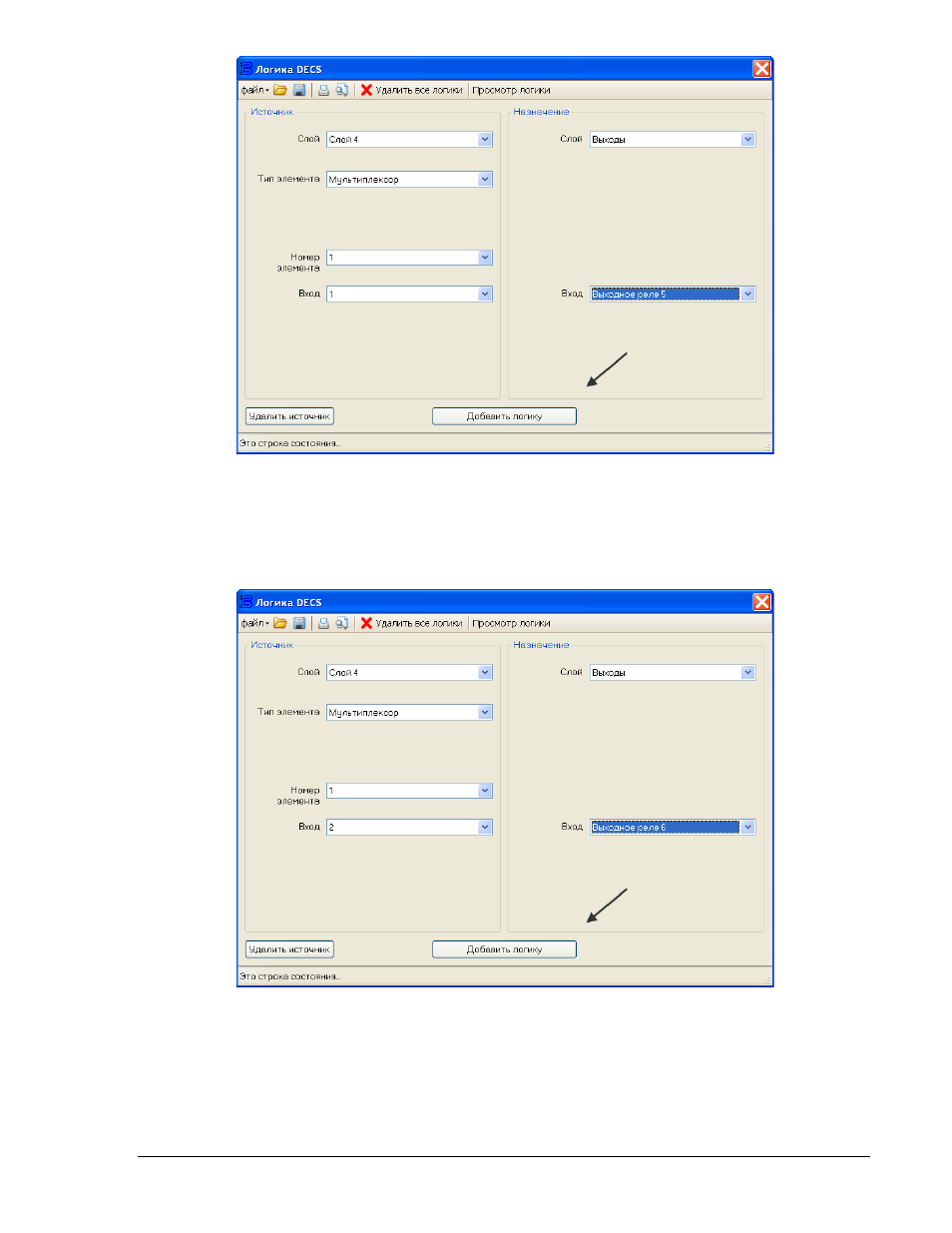

Рисунок A-23. Добавление выходного буфера – Слой4.Мульт1.Выход1 ---> Выходное реле5
5.
На рисунке A-23 показано окно настроек связей логики DECS следующего шага. На данном
шаге выход 2 мультиплексора 1 слоя 4 соединён с выходным буфером выходного реле #6. В
таблице A-2, данная связь обозначена: “НАЗНАЧЕНИЕ: Выходной буфер –
Слой4.Мульт1.Выход2 Выходное реле6”.
Рисунок A-24. Добавление выходного буфера – Слой4.Мульт1.Выход2 ---> Выходное реле6
Проверка и завершение модификации логической схемы
Изменения логической схемы могут быть просмотрены и проверены в редакторе логики DECS.
Если логическая схема выбрана, ярлыки выходных реле (доступ через статус I/O экрана
Измерения BESTCOMS) могут быть изменены, отражая свой изменяемый функционал. Смотри
Раздел 4, BESTCOMS Software информация по назначению и изменению входных/выходных
сигналов.
9369773990
Rev R1
DECS-400
Программируемая логика
9-23
