Ознакомьтесь с правилами техники безопасности на стр. 25.
Тормозные механизмы переднего и заднего колес
гидравлические, дискового типа. По мере износа тормозных
колодок уровень тормозной жидкости понижается. Понижение
уровня тормозной жидкости может быть вызвано и ее утечкой.
Тормозную систему следует регулярно осматривать, чтобы суметь
вовремя заметить возможную утечку жидкости. Регулярно
проверяйте уровень тормозной жидкости и износ тормозных
колодок.
Если величина свободного хода рычага либо педали тормозов
увеличилась сверх положенного, проверьте износ тормозных
колодок. Если износ колодок не достиг предельного (стр. 91)
значения, это может означать, что в тормозную систему проник
воздух. Для прокачки тормозной системы обратитесь к
инструкциям руководства по ремонту или к официальному дилеру
Honda.

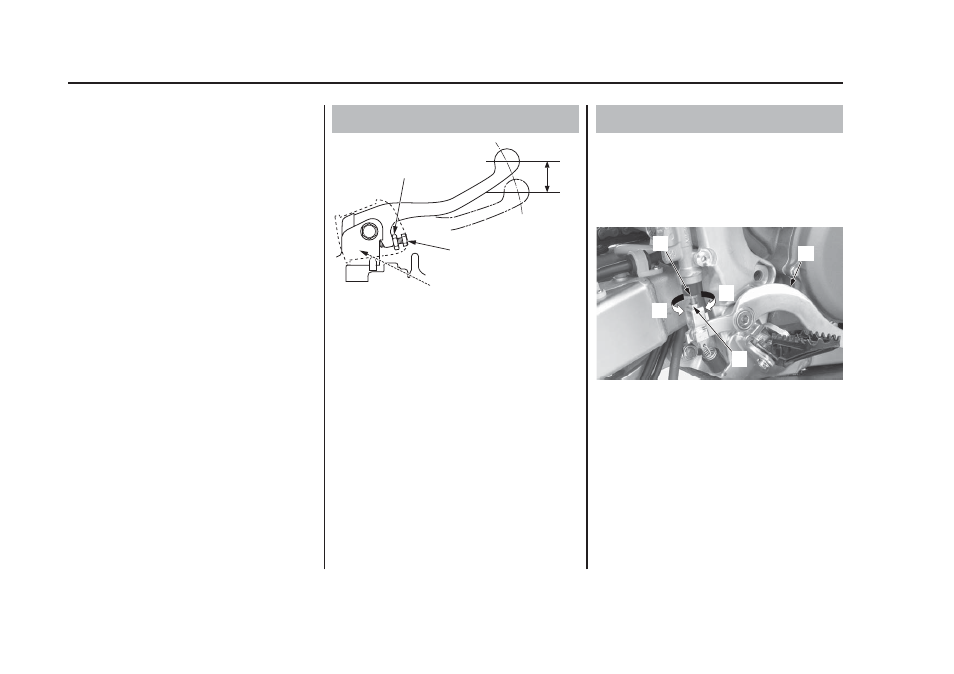

(1) контргайка
(2) регулятор
(3) поршень
1. Ослабьте контргайку (1).
2. Для увеличения свободного хода рычага необходимо
поворачивать регулятор (2) по часовой стрелке. Для
уменьшения свободного хода рычага необходимо
поворачивать регулятор (2) против часовой стрелки.
3. Удерживая регулятор, затяните контргайку.
4. Выжмите рычаг тормоза, отпустите его, затем раскрутите
колесо и убедитесь в его свободном вращении. Повторите эту
операцию несколько раз.
5. Проверьте величину свободного хода, плавно выжимая рычаг
до начала срабатывания тормозных механизмов.
Свободный ход: 10 20 мм
6. Нанесите силиконовую смазку на контактирующие
поверхности регулятора и поршня (3).
Высота педали заднего тормоза должна быть приблизительно на
одном уровне с правой подножкой.
1. Ослабьте контргайку (1) и поверните регулировочный болт (2)
в направлении (+), чтобы увеличить высоту педали, и в
направлении ( ), чтобы уменьшить высоту педали.
2. После достижения необходимой высоты необходимо затянуть
контргайку рекомендованным моментом.
5,9 Нм
(1) контргайка (+) увеличение высоты педали
(2) регулировочный болт ( ) уменьшение высоты педали
(3) педаль тормоза
88 Обслуживание мотоцикла Honda
Тормоза
Регулировка рычага переднего тормоза Высота педали заднего тормоза
10 – 20 мм
(1)
(2)
(3)
(2)
(1)
(3)
(+)
(–)
