HONDA CRF450X (2006) - Инструкция (Страница 116)

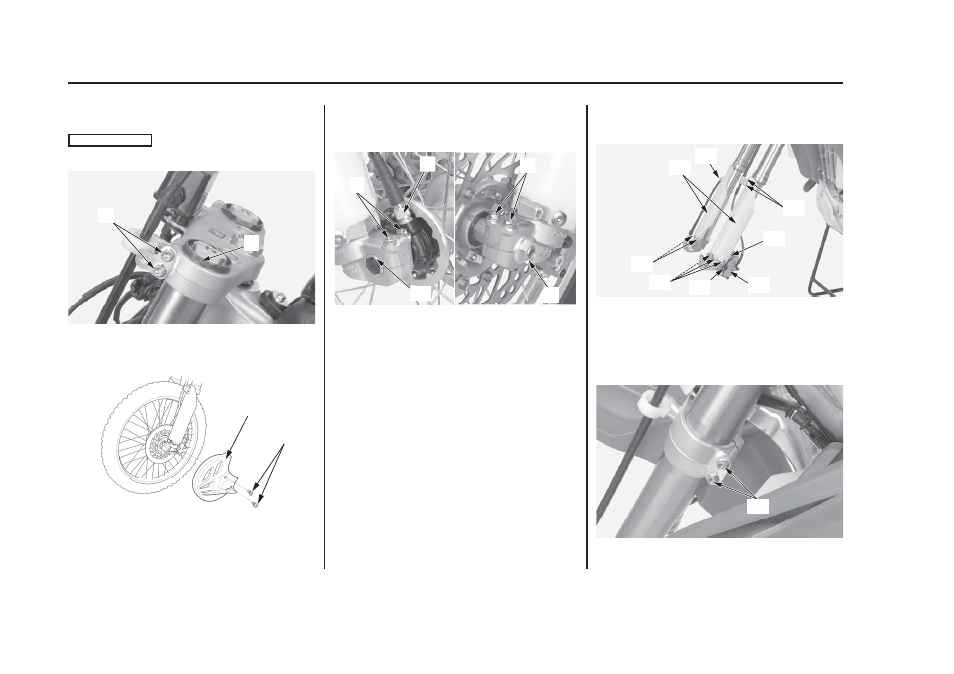

4. Ослабьте крепежные болты верхнего мостика (3).
5. Ослабьте с помощью гаечного ключа крепление демпфера
передней вилки (4), но не снимайте его.
Для ослабления крепления демпфера руля не используйте
раздвижной гаечный ключ: это может повредить крепления.
(3) стяжные болты верхнего мостика
(4) демпфер вилки
6. Снимите крышку диска (5), вывернув два болта (6).
(5) крышка диска
(6) болты
7. Снимите трос указателя пробега за поездку (7) и гайку
передней оси (8), затем ослабьте стяжные болты оси (9) на
обеих перьях вилки.
8. Извлеките ось (10) из ступицы колеса и снимите переднее
колесо.
(7) трос указателя пробега за поездку
(8) гайка передней оси
(9) стяжные болты оси
(10) ось переднего колеса
9. Снимите болты грязевых щитков (11), винты хомута троса
указателя пробега за поездку (17) и болты хомута тормозного
шланга (13). Снимите грязевые щитки (14). Снимите болты
тормозного суппорта (15) и тормозной суппорт (16).
На резьбу болтов грязевых щитков и болтов тормозного
суппорта нанесен герметик.
Не держите тормозной суппорт за тормозной шланг. Не
нажимайте на рычаг тормоза, когда снято переднее колесо. Это
приведет к сжиманию колодок и последующим трудностям в
установке тормозного диска между прокладок.
(11) болты грязевых щитков
(12) винты хомута троса указателя пробега за поездку
(13) болты хомута тормозного шланга
(14) грязевые щитки
(15) крепежные болты суппорта
(16) тормозной суппорт
10. Ослабьте нижние стяжные болты (17) перьев вилки и извлеките
перья вилки.
(17) нижние стяжные болты мостика
110 Гоночные настройки мотоцикла
Регулировка передней подвески
(3)
(4)
(5)
(6)
(10)
(7)
(9)
(9)
(8)
(12)
(14)
(11)
(11)
(15)
(15)
(16)
(13)
(17)
ПРИМЕЧАНИЕ
