1. Поместите над отверстием картера чистую ветошь во
избежание попадания в него стопорных колец поршневого
пальца.
2. Нанесите масло на основе дисульфида молибдена (смесь из
равных частей моторного масла и консистентной смазки на
основе дисульфида молибдена, в которой содержание
присадки дисульфида молибдена превышает три процента) на
внутреннюю поверхность малой головки шатуна.
3. Нанесите моторное масло на поршневой палец и внутреннюю
поверхность окон поршневого пальца.

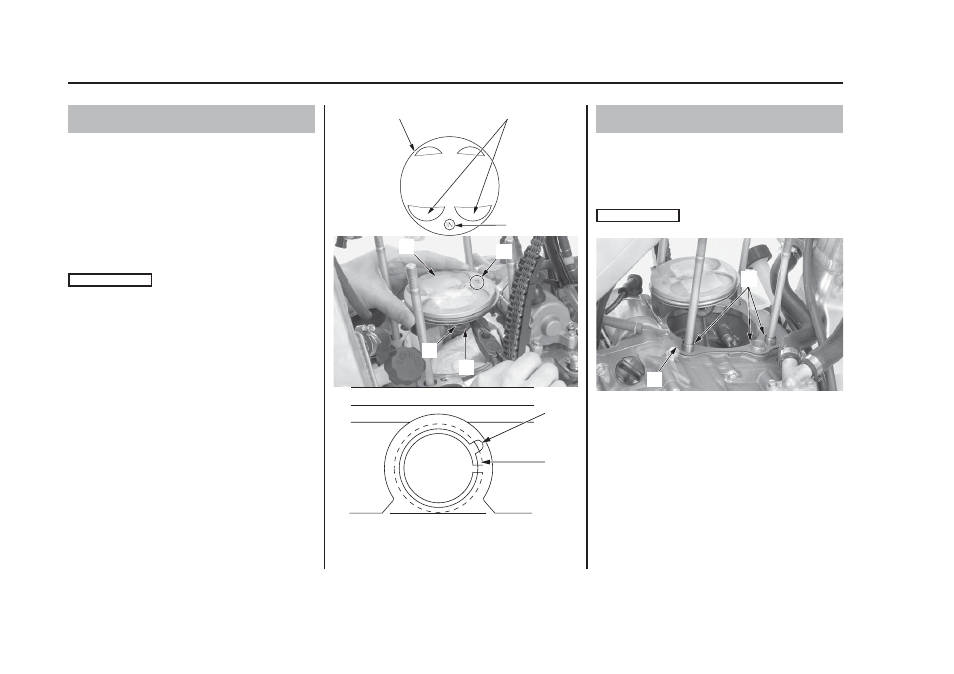

4. Установите поршень (1) меткой "IN" (2) и/или крупными
выемками (3) со стороны впускных клапанов двигателя.
Установите на место поршневой палец (4) и новые стопорные
кольца поршневого пальца (5).
Используйте только новые стопорные кольца. Не устанавливайте
использованные стопорные кольца.
Исключите падение стопорных колец в картер двигателя.
Не помещайте торцевой разрыв стопорного кольца в вырез
поршня.
1) поршень
2) метка "IN"
3) большие клапанные выемки
(4) поршневой палец
(5) стопорное кольцо поршневого пальца
(6) вырез
1. Поместите над отверстием картера чистую ветошь во
избежание попадания в него грязи и посторонних веществ.
2. Удалите остатки прокладочного материала с поверхности
картера карданного вала.
3. Уберите ветошь.
4. Установите на место установочные шпильки (1) и новую
прокладку цилиндра (2).
Исключите падение установочных шпилек в картер двигателя.
(1) установочные шпильки
(2) прокладка цилиндра
5. Удалите остатки прокладочного материала с поверхности
цилиндра.
80 Обслуживание мотоцикла Honda
Поршень/Поршневые кольца/Поршневой палец
Установка поршня Установка цилиндра
(1) (3)
(2)
(1)
(5)
(4)
(2)
(6)
(5)
(2)
(1) ПРИМЕЧАНИЕ
ПРИМЕЧАНИЕ
