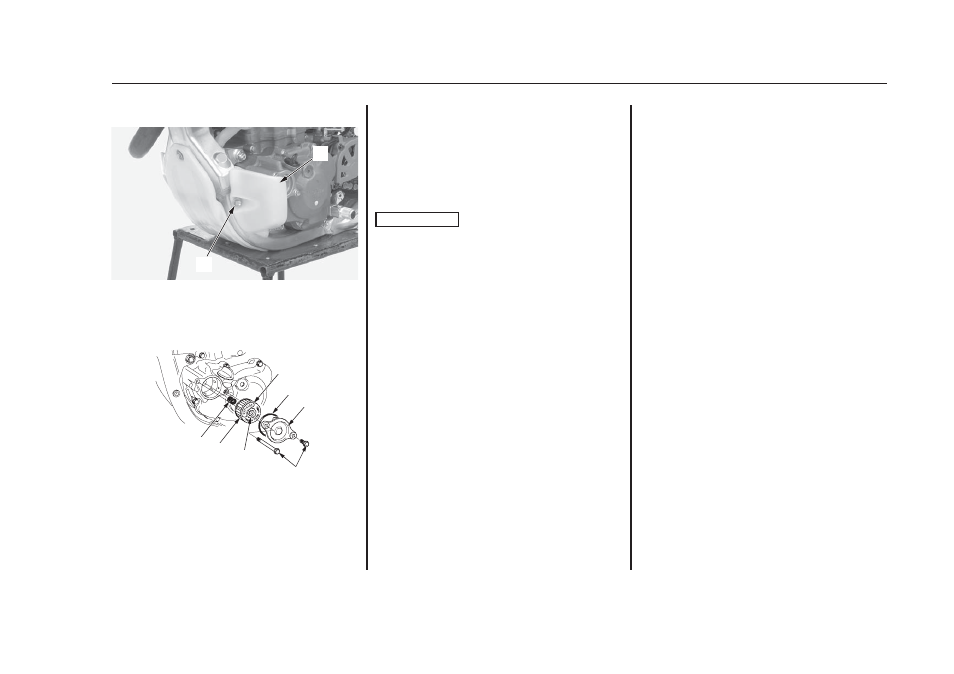

7. Снимите болт левой защитной панели двигателя (4) и левую
защитную панель двигателя (5).
(4) болт
(5) левая защитная панель двигателя
8. Снимите крышку (7) масляного фильтра, отвернув болты (6).
9. Извлеките картридж масляного фильтра (8) из корпуса.
10. Проверьте состояние уплотнительного кольца (9), при
необходимости замените.
(6) болты крышки масляного фильтра
(7) крышка масляного фильтра
(8) картридж масляного фильтра
(9) уплотнительное кольцо крышки масляного фильтра
(10) пружина
(11) отметка внешней стороны
(12) резиновая прокладка
11. Нанесите смазку на прилегающую к фильтру сторону
пружины, затем установите пружину (10) в новый картридж (8)
масляного фильтра.
12. Установите на место пружину и установите новый картридж
масляного фильтра меткой "OUT SIDE" (11) наружу, от
двигателя. На фильтр нанесена надпись "OUT SIDE"
("ВНЕШНЯЯ СТОРОНА") рядом с резиновым уплотнителем
(12).
Используйте только оригинальные масляные фильтры Honda,
предназначенные для мотоцикла данной модели, либо
эквивалентные им.
Неправильная установка масляного фильтра может привести к
выходу двигателя из строя.
13. Нанесите моторное масло на уплотнительное кольцо и
установите его на крышку масляного фильтра.
14. Стараясь не повредить уплотнительное кольцо, осторожно
установите на место крышку масляного фильтра, затем
затяните болты крышки масляного фильтра
рекомендованным моментом:
10 Нм
15. Установите на место левую защитную панель двигателя и
затяните ее болт.
16. Залейте в картер масло с рекомендованными
характеристиками.
Заправочная емкость: 0,70 л при замене масла и
картриджа масляного фильтра
0,67 л при замене масла
17. Установите на место крышку щуп маслозаливной горловины.
18. Выполните операции проверки уровня и долива
трансмиссионного масла (см. стр. 44).
45 Обслуживание мотоцикла Honda
Моторное масло
(4)
(5)
(9)
(7)
(6)
(12)
(10)
(8)
(11)
ПРИМЕЧАНИЕ
