82 Обслуживание мотоцикла Honda
Поршень/Поршневые кольца/Поршневой палец

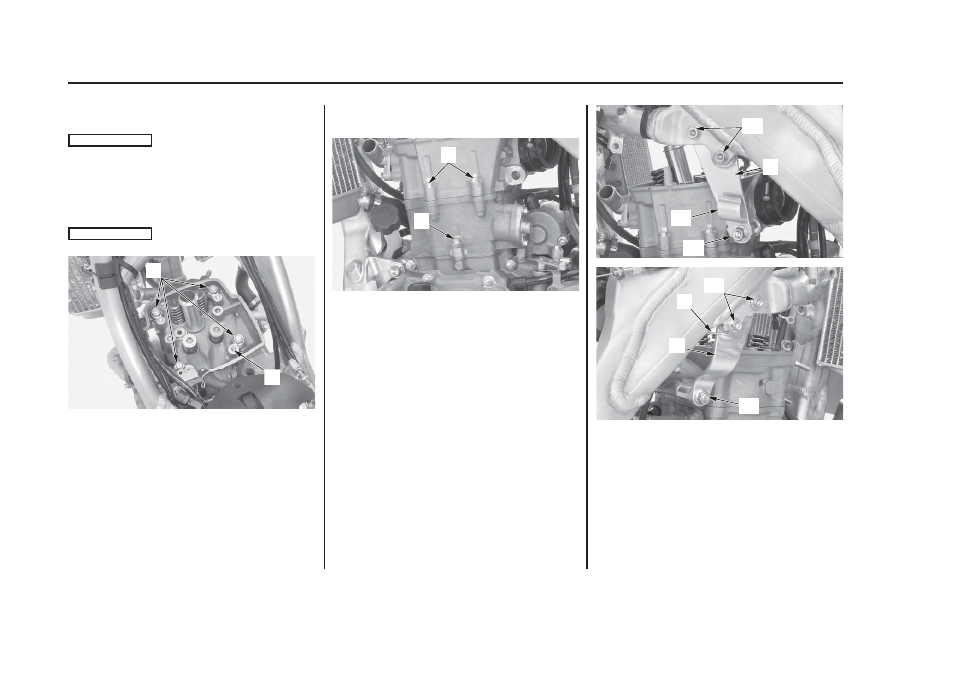

2. Пропустите приводную цепь распределительного вала через
головку (3) цилиндра.
Установите на место головку цилиндра.
При установке головки цилиндра старайтесь не повредить
сопряженные поверхности.
3. Нанесите моторное масло на резьбу гаек головки цилиндра
(4).
Установите на место шайбы и гайки головки цилиндра.
Затяните их перекрестным образом в два три приема
рекомендованным моментом:
66 Нм
Исключите падение шайб и гаек в картер двигателя.
(3) головка цилиндра
(4) гайки головки цилиндра и их шайбы
4. Установите на место стяжной болт (5) цилиндра и болты (6)
головки цилиндра. Затяните их рекомендованным моментом:
10 Нм
(5) болт цилиндра
(6) болты головки цилиндра
5. Установите на место левую пластину опоры двигателя (7),
правую пластину опоры двигателя (8), стойку троса сцепления
(9), болты пластины опоры двигателя (10). Затяните болты
опор двигателя до легкого касания опорой рамы.
6. Установите на место болт опоры двигателя (11),
направляющую топливопровода (12) и гайку опоры двигателя
(13). Затяните гайки опор двигателя до легкого касания опорой
рамы.
7. Затяните болты пластин опор двигателя рекомендованным
моментом:
26 Нм
Затяните гайку опоры двигателя рекомендованным моментом:
54 Нм
(7) левая пластина опоры двигателя
(8) правая пластина опоры двигателя
(9) стойка троса сцепления
(10) болты пластины опоры двигателя
(11) болт опоры двигателя
(12) направляющая топливопровода
(13) гайка опоры двигателя
(3)
(4)
(6)
(5)
(11)
(12)
(10)
(7)
(10)
(13)
(9)
(8)
ПРИМЕЧАНИЕ
ПРИМЕЧАНИЕ
