117
Гоночные настройки мотоцикла
Регулировка передней подвески

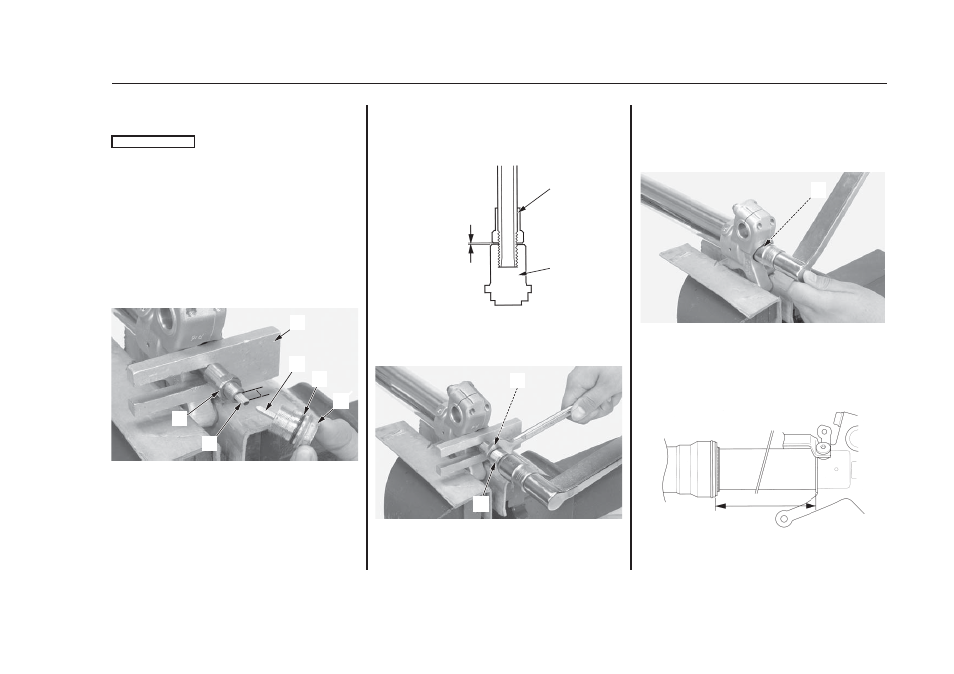

4. Расположите держатель оси трубчатого наконечника в зажим с
помощью куска дерева или мягких тисков во избежание
повреждения.
Чрезмерное усилие в зажиме может повредить держатель оси.
5. Выдвиньте шток поршня демпфера из держателя оси
трубчатого наконечника, нажав на демпфер вилки.
Нажмите на демпфер вилки и вставьте основание поршня (5),
специальный инструмент либо изготовленный стопор между
держателем оси контргайкой. Повторно измерьте длину
резьбы.
Стандарт:
11 13 мм
6. Установите шток толкателя (6) в шток поршня до упора.
Проверьте правильность установки штока толкателя, повернув
его вправо влево.
7. Установите новое уплотнительное кольцо (7) на центральный
болт вилки (8). Установите центральный болт вилки на шток
поршня демпфера вилки, совместив регулировочный шток
центрального болта (9) со штоком толкателя. Полностью
закрутите центральный болт вилки рукой.
(2) контргайка
(5) основание поршня
(6) шток
(7) уплотнительное кольцо
(8) центральный болт вилки
(9) регулировочный шток центрального болта
8. Измерьте длину резьбы контргайки (2) и зазор центрального
болта вилки (8).
Стандарт:
1,5 2 мм
Если зазор не соответствует штатному, проверьте правильность
установки контргайки и центрального болта.
(2) контргайка
(8) центральный болт вилки
9. Вручную вкрутите контргайку (2) на центральный болт вилки
(8). Затяните контргайку рекомендованным моментом:
22 Нм
(2) контргайка
(8) центральный болт вилки
10. Нанесите амортизационную жидкость на уплотнительное
кольцо (9) центрального болта вилки.
Прикладывая усилие к демпферу вилки, извлеките основание
поршня или специальный инструмент. Установите центральный
болт вилки на держатель оси и затяните его рекомендованным
моментом:
69 Нм
(9) уплотнительное кольцо центрального болта вилки
11. Измерьте расстояние (10) между держателем оси и внешней
трубой.
12. Сравните расстояние до и после разборки. Оно должно быть
одинаковым.
Если длина после сборке больше длины до сборки, проверьте
правильность установки центрального болта и контргайки.
Стандарт:
317 ± 2 мм
(10) расстояние
(продолжение на следующей странице)
(8)
(7)
(9)
(5)
(2)
(6)
(2)
(8)
1.5 – 2.0 мм
(8)
(2)
(9)
(10)
ПРИМЕЧАНИЕ
