Инструкция по эксплуатации HONDA CRF450X (2006)
Страница 141

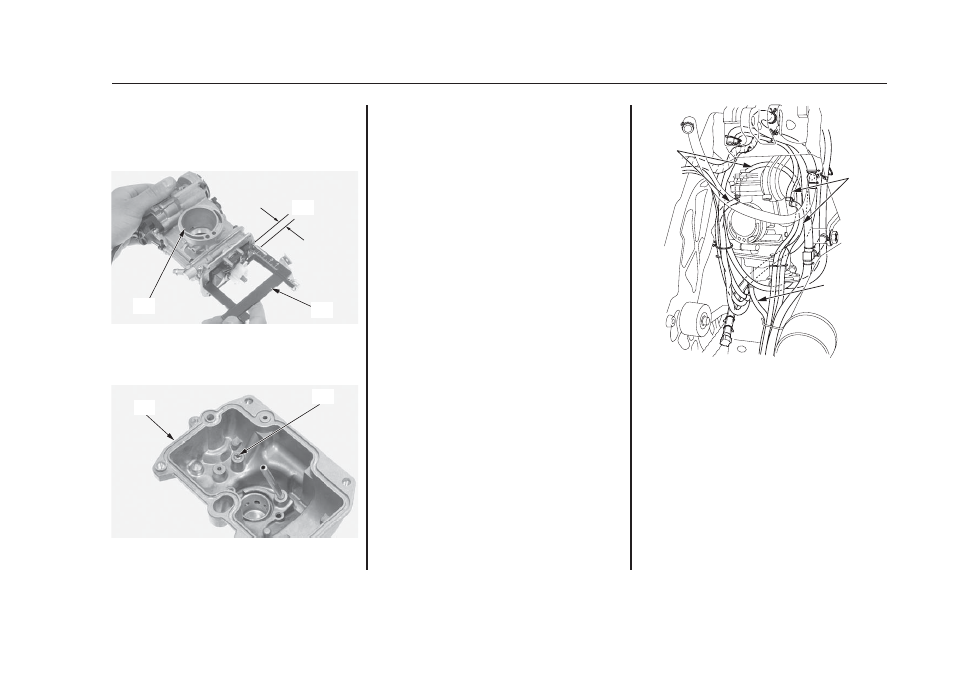

9. Измерьте верхнее положение поплавка (26) с помощью
поплавкового уровнемера (27) в положении, когда язычок
поплавка едва касается поплавкового клапана, а впускное окно
(28) ориентировано вверх. Верхнее положение поплавка
должно составлять 8 мм
Если положение поплавка не соответствует штатному,
отрегулируйте его, осторожно подгибая язычок.
(26) верхнее положение поплавка
(27) поплавковый уровнемер
(28) впускное окно
10. Снимите обратный жиклер (29) с поплавковой камеры (18)
Очистите обратный жиклер.
(18) поплавковая камера
(29) обратный жиклер
Сборка карбюратора производится в порядке, обратном порядку
разборки. Устанавливается карбюратор в порядке, обратном
снятию.
Затяните следующие детали рекомендованным моментом:
винты поплавковой камеры:
2,1 Нм
винты крышки ускорительного насоса:
2,1 Нм
болты верхней крышки:
2,1 Нм
болт крышки цилиндра дроссельной заслонки:
3,4 Нм
трос системы горячего пуска:
2,1 Нм
верхняя крепежная гайка амортизатора:
44 Нм
• После установки карбюратора необходимо отрегулировать
свободный ход рукоятки акселератора (1) и рычага горячего
пуска (2).
• После установки карбюратора необходимо проверить
правильность установки штекера (3) датчика положения
дроссельной заслонки.
• После установки карбюратора необходимо проверку
правильности установки и отсутствие защемлений
воздуховодов (4) и переливной трубки (5).
(1) тросы дроссельной заслонки
(2) трос системы "горячего" пуска
(3) штекер датчика положения дроссельной заслонки
135
Гоночные настройки мотоцикла
Полезные советы по регулировке и настройке карбюратора
(26)
(27)
(28)
(18)
(29)
(4)
(5)
(4)
