11. Проведите чистку всех компонентов передней вилки, обращая
особое внимание на опорные поверхности трубчатого
наконечника (18) и сальника (19).
12. Запишите положение регулятора демпфирующего усилия
отбоя и сжатия и поверните регулировочный винт против
часовой стрелки до упора.

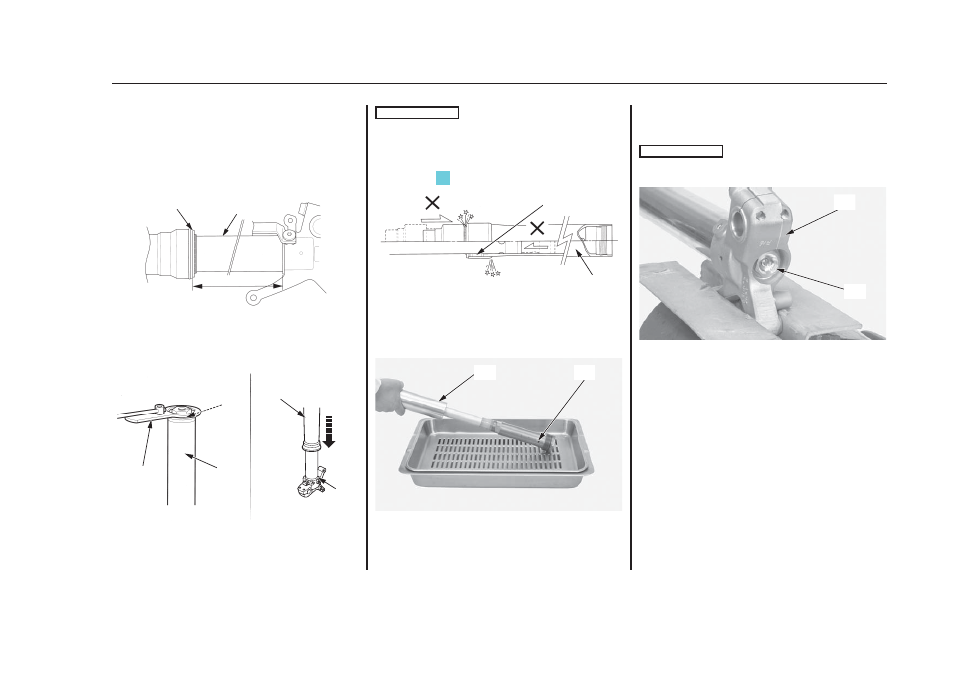

13. Измерьте расстояние (20) между держателем оси и внешней
трубой. Запишите это расстояние перед разборкой вилки.
Стандарт: 317 ± 2 мм
(18) трубчатый наконечник
(19) сальник
(20) расстояние
14. Удерживая трубу вилки (21), снимите с нее демпфер вилки (22)
с помощью гаечного ключа (23). Осторожно вставьте трубу
вилки в нижнюю часть трубчатого наконечника (24).
(21) внешняя труба
(22) демпфер вилки
(23) гаечный ключ
(24) нижний торец внешней трубчатого наконечника
При извлечении наконечника вилки существует опасность
выпадания трубы вилки на трубчатый наконечник и повреждения
сальника и направляющей втулки. Придерживайте трубу вилки и
трубчатый наконечник при их извлечении.
(21) внешняя труба
(22) направляющая втулка
15. Слейте амортизационную жидкость из внешней трубы (21).
Слейте амортизационную жидкость из вилки через сливное
отверстие (25) демпфера вилки.
(21) внешняя труба
(25) сливное отверстие
16. Временно установите демпфер вилки на внешнюю трубу.
17. Расположите нижний торец (держатель оси) (26) трубчатого
наконечника в зажим с помощью куска дерева или мягких
тисков во избежание повреждения.
Чрезмерное усилие в зажиме может повредить держатель оси.
18. Ослабьте центральный болт (27) вилки.
(26) держатель оси
(27) центральный болт вилки
(продолжение на следующей странице)
111 Гоночные настройки мотоцикла
Регулировка передней подвески
(20)
(19)
(18)
(23)
(21)
(22)
(21)
(24)
(22)
(21)
НЕИСПРАВНА
НЕИСПРАВНА
(21) (25)
(27)
(26)
1
ПРИМЕЧАНИЕ
ПРИМЕЧАНИЕ
