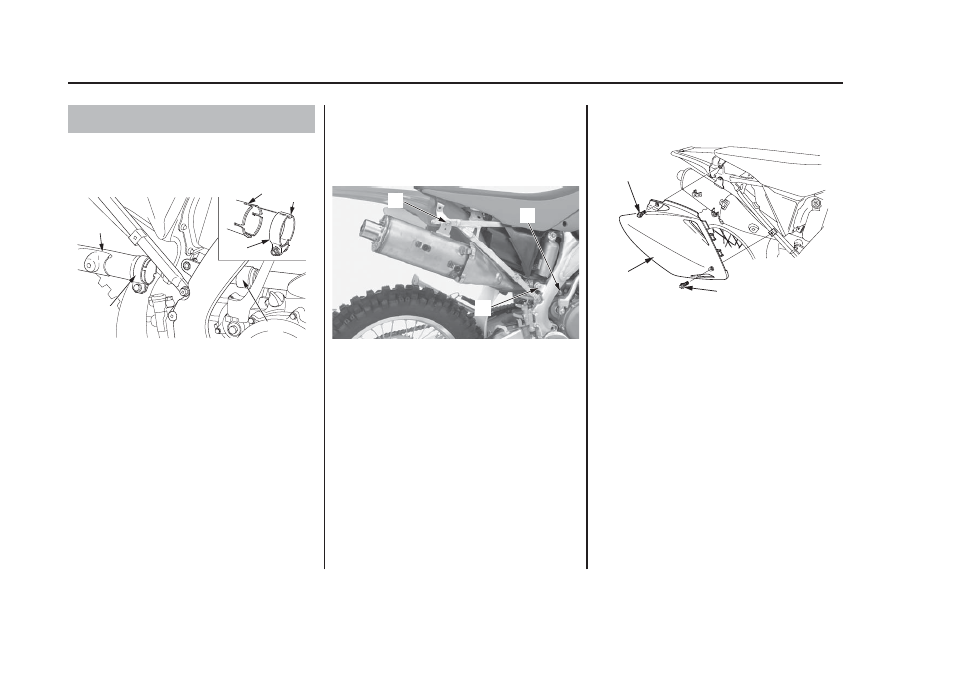

1. Установите новую прокладку (1) на выпускную трубу.
2. Установите хомут глушителя (2), соединив фиксатор (4) хомута
глушителя с вырезом (5) на глушителе (3).
3. Установите на место глушитель.
(1) прокладка
(4) фиксатор
(2) хомут глушителя
(5) вырез
(3) глушитель
4. Установите на место передний крепежный болт (6) и задний
болт с шайбой (7). Предварительно затяните их.
Затяните передний болт и задний болт глушителя
рекомендованным моментом:
26 Нм
5. Затяните болт хомута глушителя (8) рекомендованным
моментом:
21 Нм
(6) передний крепежный болт глушителя
(7) задний болт и шайба глушителя
(8) болт хомута глушителя
6. Установите на место правый кожух (9) и его болт (10).
7. Установите болт седла (11) на место и затяните
рекомендованным моментом:
26 Нм
(9) правый кожух
(11) болт седла
(10) болт бокового кожуха
64
Обслуживание мотоцикла Honda
Выпускная труба/Глушитель
Установка глушителя
(3)
(2)
(1)
(2)
(5)
(4)
(7)
(6)
(8)
(11)
(10)
(9)
