Система сцепления – Инструкция по эксплуатации HONDA CRF450X (2006)
Страница 64

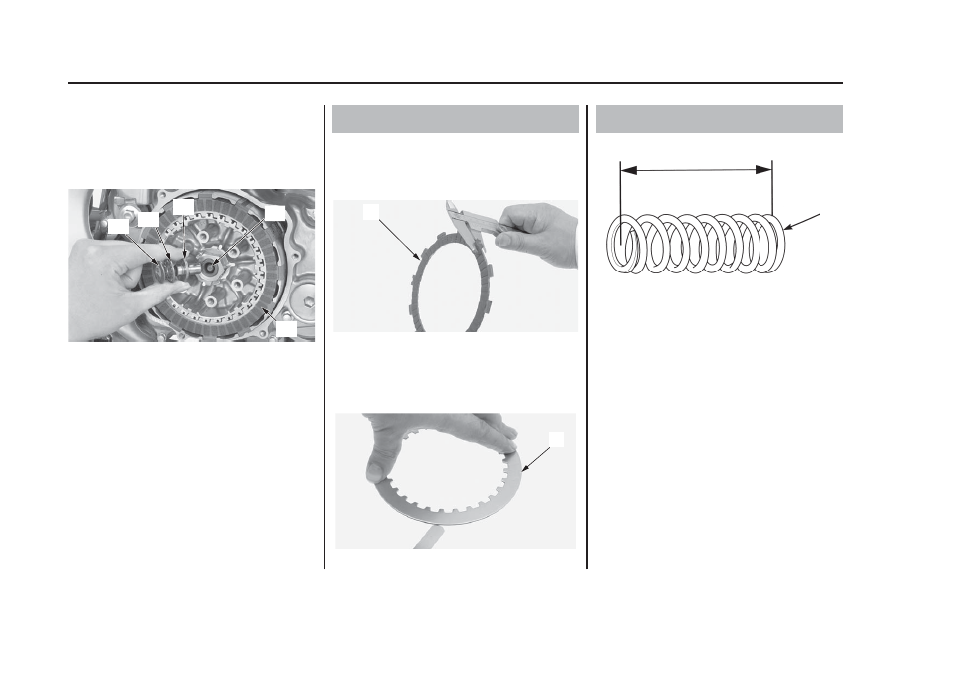

6. Снимите шайбу (11), игольчатый подшипник (12), механизм
выключения сцепления (13) и рычаг выключения сцепления
(14).
7. Снимите восемь ведомых дисков и семь ведущих дисков (15).
Произведите сборку механизма выключения сцепления,
игольчатого подшипника и шайбы. Проверните игольчатый
подшипник пальцем. Игольчатый подшипник должен
вращаться плавно и бесшумно. В противном случае
игольчатый подшипник и шайба подлежат замене.
(11) шайба
(12) игольчатый подшипник
(13) механизм выключения сцепления
(14) рычаг механизма выключения сцепления
(15) ведомые диски/ведущие диски
Проверка ведомых и ведущих дисков
Проверьте ведомые диски (1) на наличие задиров или
признаков температурных изменений цвета.
Измерьте остаточную толщину ведомых дисков.
Минимально допустимый предел:
2,85 мм
Ведомые и ведущие диски заменяются комплектом.
(1) ведомый диск
Убедитесь в отсутствии чрезмерного коробления ведущих дисков
(2) и температурных изменений цвета.
Проверка на коробление производится с помощью плоского щупа.
Измерьте остаточную толщину ведущих дисков.
Минимально допустимый предел:
0,15 мм
Ведомые и ведущие диски заменяются комплектом.
(2) ведущий диск
(1) пружина сцепления
Измерьте длину каждой пружины в свободном состоянии.
Минимально допустимый предел:
43,7 мм
Если длина какой либо пружины не соответствует штатной либо
какие либо ведомые диски несут признаки температурных
изменений цвета, пружины подлежат замене комплектом.
58
Обслуживание мотоцикла Honda
Система сцепления
Проверка ведомых и ведущих дисков
Проверка пружины сцепления
(13)
(14)
(15)
(11)
(12)
(1)
(2)
(1)
