120 Гоночные настройки мотоцикла
Регулировка передней подвески

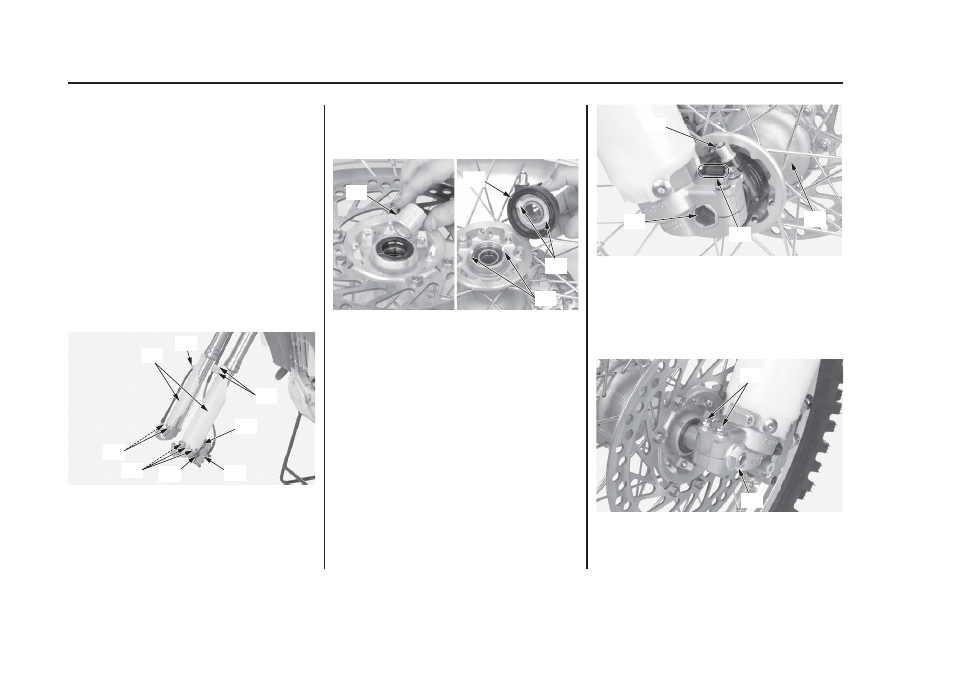

21. Тщательно очистите резьбу болтов грязевых щитков (18) и
держателя оси. Нанесите на резьбу болтов грязевых щитков
вилки герметик.
Установите на место грязевые щитки (21), болты грязевых
щитков, винты хомута троса указателя пробега за поездку (19)
и болты хомута троса тормозного шланга (20).
Затяните болты грязевых щитков рекомендованным
моментом.
7 Нм
Затяните винты хомута троса указателя пробега за поездку
рекомендованным моментом:
0,7 Нм
22. Совместите тормозной суппорт (23) и шланг с левым пером
вилки. Убедитесь в том, что тормозной шланг не перекручен.
Неправильная прокладка может привести к его прорыву и
потере эффективности тормозной системы.
23. Тщательно очистите резьбовое соединение крепежных болтов
суппорта (22) и сам тормозной суппорт. Нанесите на резьбу
болтов герметик.
Установите тормозной суппорт на трубчатый наконечник и
затяните крепежные болты суппорта рекомендованным
моментом:
30 Нм
(18) болты грязевых щитков
(19) винты хомута троса указателя пробега за поездку
(20) болты хомута тормозного шланга
(21) грязевые щитки
(22) крепежные болты суппорта
(23) тормозной суппорт
24. Проверьте исправность и величину износа левой втулки (24) и
механизма указателя пробега за поездку (25). Установите
левую втулку с левой стороны ступицы колеса.
Установите на место механизм указателя пробега за поездку,
совместив фиксаторы (26) механизма указателя с канавками
(27) на правой ступице колеса.
(24) левая втулка
(25) механизм указателя пробега за поездку
(26) ушки
(27) канавки
25. Проведите чистку установочной поверхности оси и держателей
оси.
Установите переднее колесо (28) между перьями вилки,
вставляя диск между колодками, и разместив (29) фиксатор
указателя пробега за поездку как показано на рисунке.
Проверьте состояние уплотнительного кольца (30) механизма
указателя пробега за поездку, при необходимости замените.
Нанесите тонкий слой консистентной смазки на вал (31) и
вставьте его с правой стороны.
(28) переднее колесо
(29) совместить
(30) уплотнительное кольцо
(31) вал
26. Затяните осевую гайку (32) рекомендованным моментом
затяжки:
88 Нм
Затяните левые стяжные болты (33) рекомендованным
моментом.
20 Нм
(32) гайка оси
(33) левые стяжные болты оси
(21)
(18)
(18) (22)
(22)
(23)
(20)
(19)
(24)
(25)
(26)
(27)
(30)
(28)
(29)
(31)
(33)
(32)
