Информацию относительно минимально допустимых величин вы
можете получить, обратившись к Руководству по ремонту либо
проконсультировавшись с сотрудниками дилерского центра
Honda.
1. Тщательно очистите канавку поршневого кольца.
2. Нанесите на поршневые кольца смазку и установите их на
место.
Во избежание повреждения колец не разжимайте их на слишком
большую величину.
Старайтесь не повредить кольца во время их обратной установки.
• Для установки маслосъемного кольца необходимо
предварительно установить промежуточное кольцо, затем
устанавливаются верхнее и нижнее кольцо.
• Установите верхнее кольцо на поршень, расположив его
стороной с меткой вверх.
3. Установленные кольца должны свободно вращаться в
канавках, не заедая.
Расположите разрыв верхнего кольца на 180 градусов от
разрыва нижнего кольца. Расположите разрыв промежу
точного кольца на 90 градусов от разрыва нижнего и верхнего
кольца.
79
Обслуживание мотоцикла Honda
Поршень/Поршневые кольца/Поршневой палец
Проверка поршня/поршневых колец/поршневого пальца

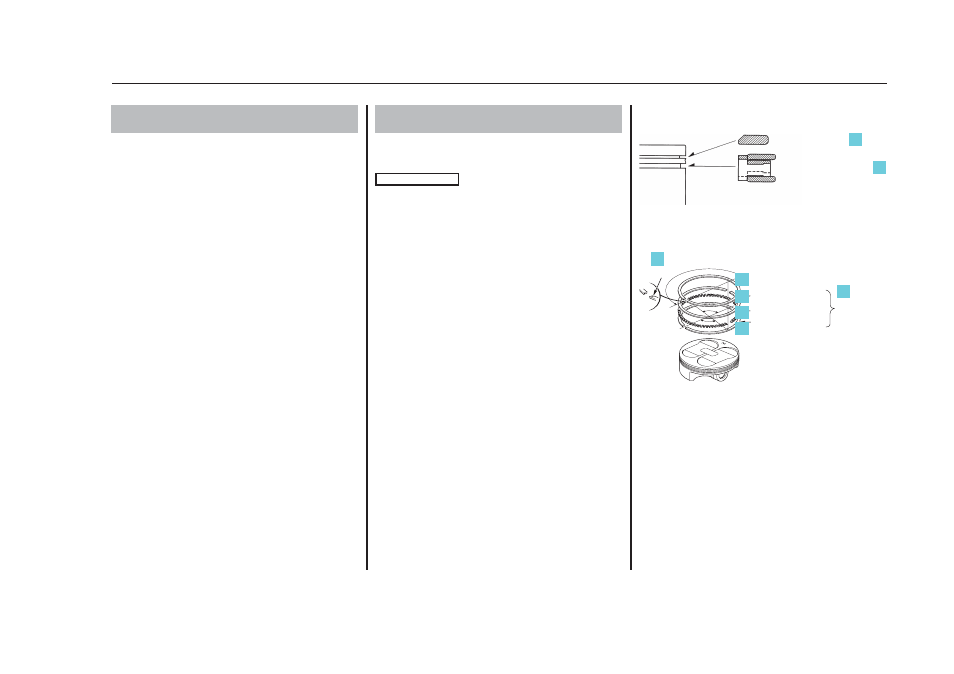

Установка поршневого кольца
верхнее кольцо
маслосъемное кольцо
верхнее кольцо
метка
компрессионное
кольцо
маслосъемное
кольцо
компрессионное
кольцо
промежуточное кольцо
1
2
4
3
5
6
7
8
ПРИМЕЧАНИЕ
