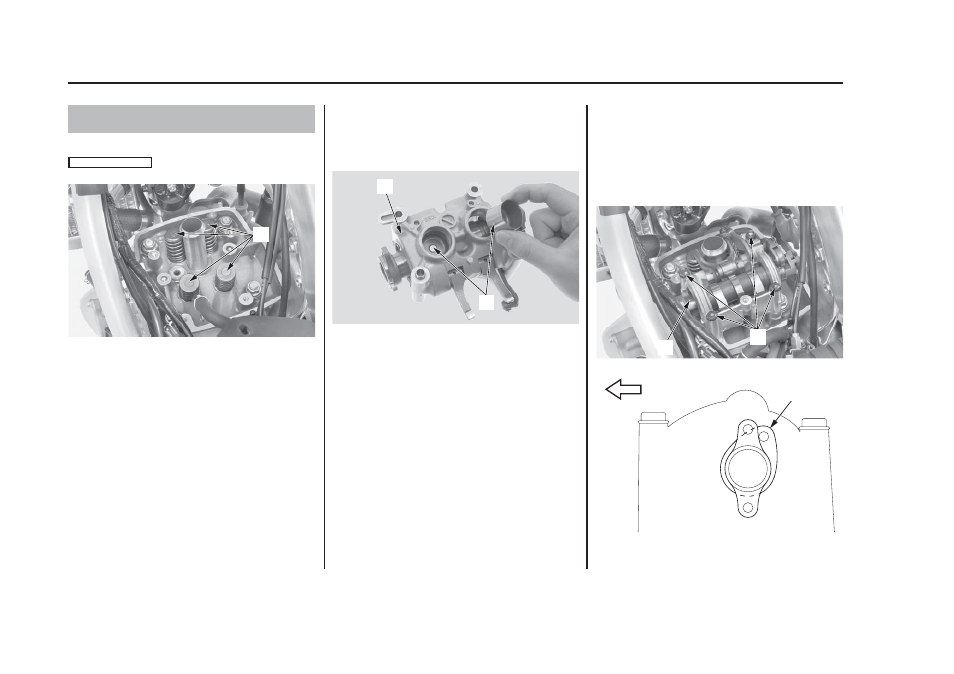

1. Установите новые шайбы (1) на тарелки клапанов.
Исключите падение шайб в картер двигателя.
(1) регулировочные шайбы
2. Нанесите масло на основе дисульфида молибдена (смесь из
равных частей моторного масла и консистентной смазки на
основе дисульфида молибдена, в которой содержание
присадки дисульфида молибдена превышает три процента) на
внешнюю поверхность всех толкателей клапанов (2).
3. Установите толкатели клапанов на держатель
распределительного вала (3).
(2) толкатели клапанов
(3) держатель распределительного вала в сборе
4. Установите узел держателя распределительного вала (3) на
головку цилиндра так, чтобы контуры кулачков впускных
клапанов (4) смотрели вверх как показано на рисунке.
Нанесите смазку на резьбу и посадочную поверхность болтов
держателя распределительного вала.
Затяните болты держателя распределительного вала (5)
рекомендованным моментом:
14 Нм
Ослабьте болты держателя распредвала за два три приема
перекрестным образом.
Со стороны выпуска
(3) держатель распределительного вала в сборе
(4) контуры кулачков впускных клапанов
(5) болты узла держателя распределительного вала
72 Обслуживание мотоцикла Honda
Зазоры клапанов
Установка держателя распределительного вала
ПРИМЕЧАНИЕ
(1)
(2)
(3)
(5)
(3)
(4)
