Система сцепления – Инструкция по эксплуатации HONDA CRF450X (2006)
Страница 63

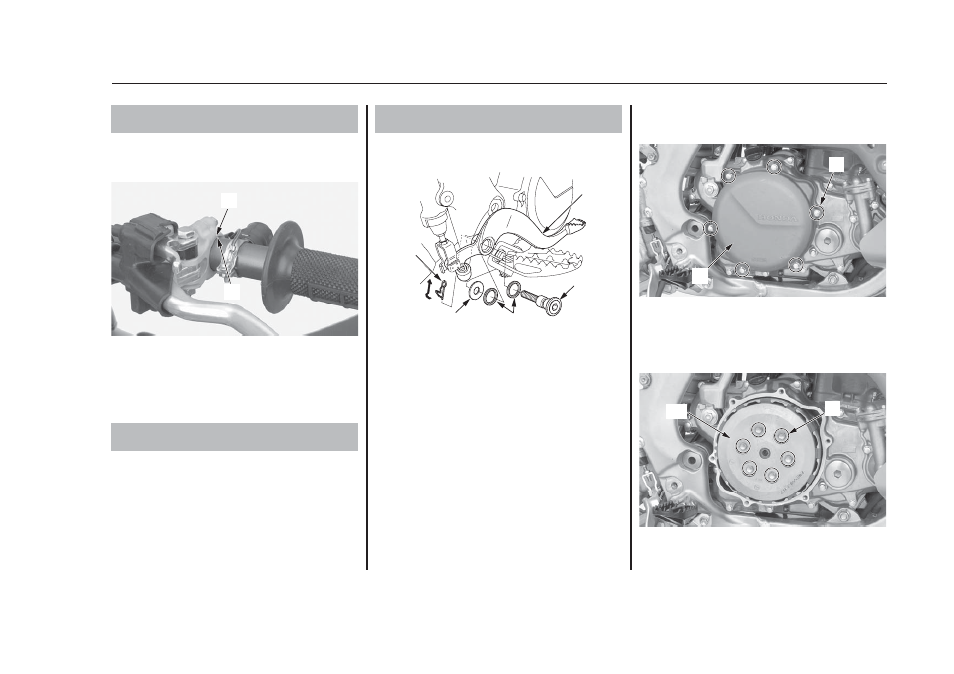

• Убедитесь в том, что узел сцепления расположен правильно
(торец держателя (1) совмещен с установочной меткой (2) на
рукоятке руля), а крепежные болты надлежащим образом
затянуты.
(1) торец держателя
(2) установочная метка
• Осмотрите трос сцепления на предмет отсутствия
повреждений и признаков износа. При необходимости
замените.
• Смазывайте трос смазкой для тросов, имеющейся в торговой
сети, чтобы не допустить его преждевременного износа или
коррозии.
1. Убедитесь в плавности работы рычага сцепления. При
необходимости смажьте ось вращения рычага сцепления или
его трос.
2. Проверьте трос сцепления на наличие износа, перегибов и
повреждений.
1. Слейте трансмиссионное масло (стр. 47).
2. Снимите педаль тормоза (1), сняв палец (2), болт шарнира (3),
шайбу (4) и пыльники (5).
(1) педаль тормоза
(2) палец
(3) болт шарнира
(4) шайба
(5) пыльники
3. Снимите шесть болтов кожуха сцепления (6), кожух сцепления
(7) и уплотнительное кольцо.
Проверьте состояние уплотнительного кольца, при
необходимости замените.
(6) болты кожуха сцепления
(7) кожух сцепления
4. Ослабление болтов пружин сцепления производится
перекрестным образом, в два три приема. Установите на
место шесть болтов пружин сцепления и пружины сцепления
(9).
5. Снимите нажимной диск (10).
(9) болты пружин сцепления/пружины сцепления
(10) нажимной диск сцепления
(продолжение на следующей странице)
57
Обслуживание мотоцикла Honda
Система сцепления
Иные виды осмотра и смазка
Демонтаж кожуха/ведомых и ведущих дисков сцепления
Управление сцеплением
(2)
(1)
(2)
(4)
(5)
(3)
(1)
(6)
(7)
(9)
(10)
