HONDA CRF450X (2006) - Инструкция (Страница 84)

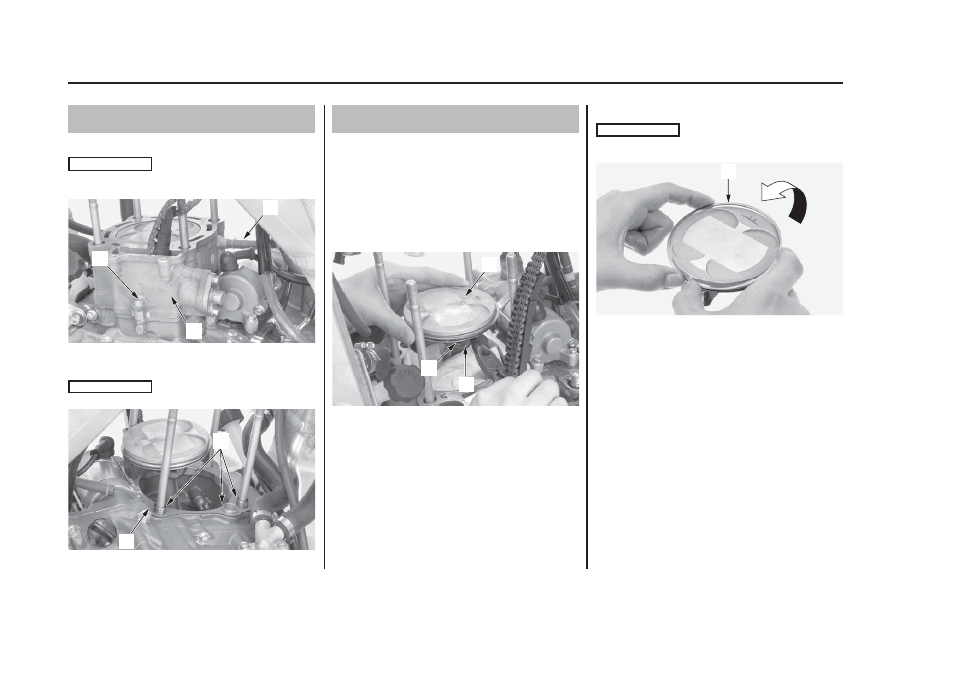

1. Отсоедините вентиляционную трубку (1) от цилиндра.
2. Снимите болт цилиндра (2) и цилиндр (3).
Исключите падение цепи распредвала в картер двигателя.
Не наносите по цилиндру ударов и не пытайтесь его выдернуть.
(1) вентиляционная трубка (3) цилиндр
(2) болт цилиндра
3. Снимите установочные шпильки (4) и прокладку цилиндра (5).
Исключите падение установочных шпилек в картер двигателя.
(4) установочные шпильки
(5) прокладка цилиндра
1. Поместите над отверстием картера чистую ветошь во
избежание попадания в него стопорных колец поршневого
пальца и иных компонентов.
2. Снимите стопорные кольца (1) поршневого пальца с помощью
пассатиж.
3. Выдавите поршневой палец (2) из поршня. Извлеките
поршень.
Если мотоцикл используется для участия в гоночных состязаниях,
замена поршня в сборе с кольцами должно производиться через
каждые 15 мото часов. Поршневой палец подлежит замене через
каждые 30 мото часов.
(1) стопорное кольцо поршневого пальца (3) поршень
(2) поршневой палец
4. Разожмите поршневые кольца (4) и снимите их с поршня,
подняв вверх.
Во избежание повреждения колец не разжимайте их на слишком
большую величину.
(4) поршневое кольцо
78 Обслуживание мотоцикла Honda
Поршень/Поршневые кольца/Поршневой палец
Демонтаж цилиндра Демонтаж поршня
ПРИМЕЧАНИЕ
(2)
(3)
(1)
(5)
(4)
(3)
(1)
(2)
(4)
ПРИМЕЧАНИЕ
ПРИМЕЧАНИЕ
