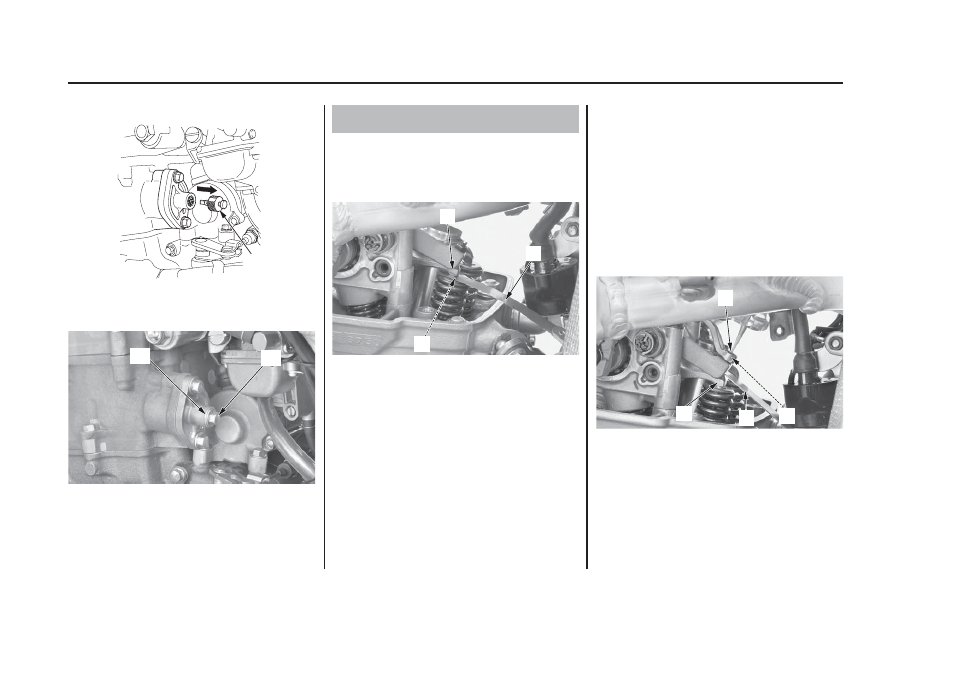

8. Снимите стопор натяжителя (14) с ролика натяжителя цепи
распределительного вала.
(14) стопор натяжителя
9. Установите новую уплотнительную шайбу (15) и затяните болт
(16) кожуха натяжного ролика натяжителя цепи
распределительного вала.
(15) уплотнительная шайба
(16) болт кожуха натяжного ролика цепи распределительного вала
10. После установки держателя распределительного вала
необходимо проверить зазоры в клапанном механизме и
рычаге декомпрессора.
1. Убедитесь в том, что поршень находится в верхней мертвой
точке такта сжатия (стр. 67). Измерьте зазор правого
выпускного клапана, вставив калибр (1) между правым
коромыслом выпускного клапана (2) и шайбой (3).
Зазор правого выпускного клапана:
0,28 ± 0,03 мм
(1) калибр для измерения зазоров
(2) правое коромысло
(3) регулировочная шайба
2. Извлеките калибр.
3. Ослабьте контргайку (4) и поверните регулировочный винт (5).
Вставьте калибр (1) между регулировочным винтом и правым
коромыслом (7).
ЗАЗОР ДЕКОМПРЕССОРА: ЗАЗОР ПРАВОГО ВЫПУСКНОГО
КЛАПАНА
+
0,35 мм
Пример:
Если полученное значение зазора правого выпускного клапана
равно 0,28 мм, то зазор декомпрессора составляет:
0,28 мм + 0,35 мм = 0,63 мм
Поворачивайте регулятор (2) до появления легкого сопротивления
на калибре.
Удерживая регулировочный винт, затяните контргайку
рекомендованным моментом:
10 Нм
(1) калибр (4) контргайка
(5) регулировочный винт
(6) правое коромысло
Повторно проверьте зазор рычага декомпрессора.
74 Обслуживание мотоцикла Honda
Зазоры клапанов
Регулировка зазора рычага декомпрессора
(14)
(15) (16)
(2)
(1)
(3)
(5)
(6) (4) (1)
