Поршень/поршневые кольца/поршневой палец – Инструкция по эксплуатации HONDA CRF450X (2006)
Страница 87

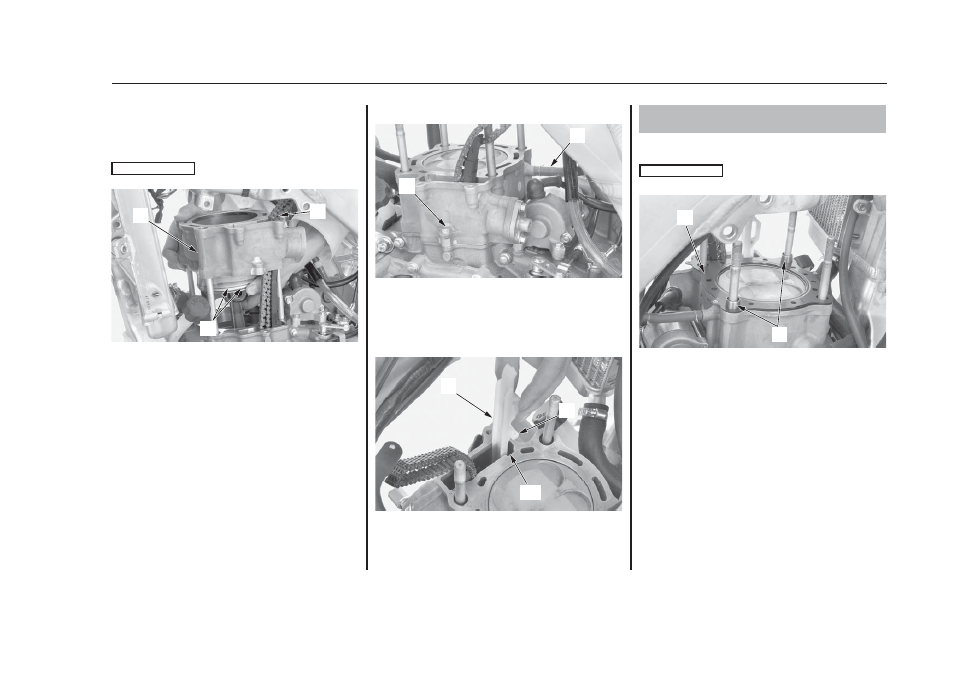

6. Нанесите чистое моторное масло на зеркало цилиндра,
внешнюю поверхность поршня и поршневые кольца.
Пропустите приводную цепь (3) распределительного вала
через головку (4) цилиндра.
Сжимая поршневые кольца (5) рукой, установите цилиндр
поверх поршневых колец.
Старайтесь не повредить поршневые кольца и зеркало цилиндра.
(3) цепь распредвала
(5) поршневые кольца
(4) цилиндр
7. Временно установите болт (6) цилиндра и подсоедините
вентиляционную трубку (7) к цилиндру.
(6) болт цилиндра
(7) вентиляционная трубка
8. Установите направляющую (6) цепи распредвала (8).
Установите штифты (9) направляющей распредвала в пазы
цилиндра (10).
Вдавливайте направляющую цепи распределительного вала до
ее впрессовки в отверстие на картере.
(8) направляющая цепи распредвала
(9) штифты направляющей цепи распредвала
(10) пазы цилиндра
1. Установите на место установочные шпильки (1) и новую
прокладку головки цилиндра (2).
Исключите падение установочных шпилек в картер двигателя.
(1) установочные шпильки
(2) прокладка головки цилиндра
(продолжение на следующей странице)
81
Обслуживание мотоцикла Honda
Поршень/Поршневые кольца/Поршневой палец
Установка головки цилиндра
(4)
(3)
(5)
(6)
(7)
(8)
(10)
(9)
(2)
(1)
ПРИМЕЧАНИЕ
ПРИМЕЧАНИЕ
