Инструкция по эксплуатации HONDA CRF450X (2006)
Страница 106
Перед каждой поездкой следует проверять затяжку всех болтов,
гаек и соединений.

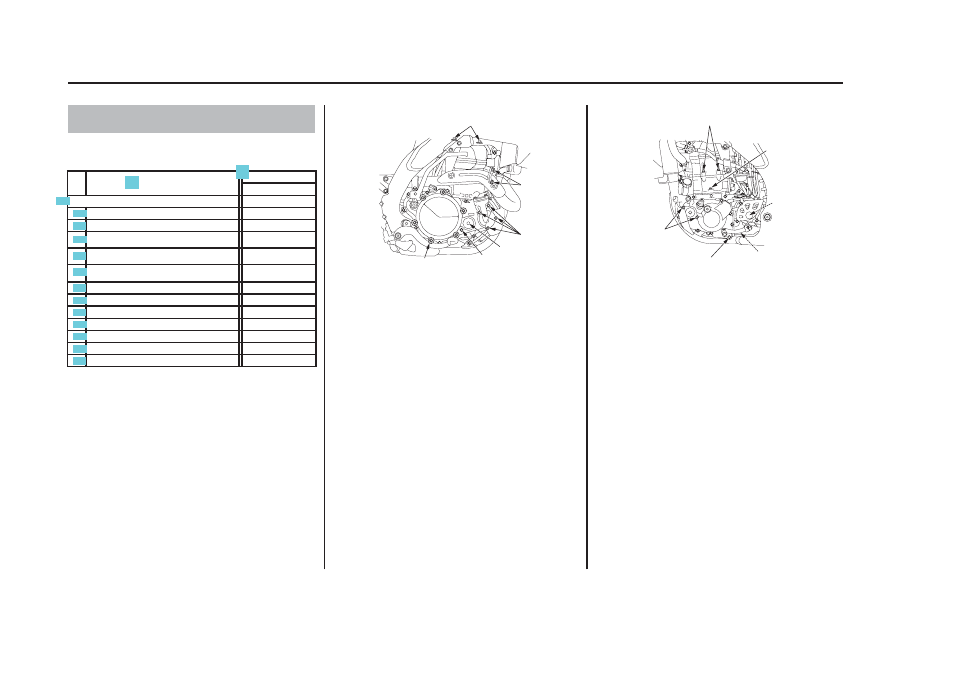

ПРАВАЯ СТОРОНА
(1) болты крышки головки цилиндра
(2) крепежные гайки выпускной системы
(3) болты кожуха водяного насоса
(4) пробка контрольного отверстия коленчатого вала
(5) болт отверстия проверки уровня масла коробки передач
(6) болты кожуха сцепления
ЛЕВАЯ СТОРОНА
(7) болт цилиндра
(8) болты крышки масляного фильтра
(9) болты головки цилиндра
(10) болт ведущей звездочки
(11) болт сливного отверстия
(12) болт сливного отверстия трансмиссии
100
Обслуживание мотоцикла Honda
Дополнительные операции по техническому обслуживанию
Болты, гайки, прочий крепеж
Пункт
Крутящий момент
Нм
ДВИГАТЕЛЬ
1
Болты крышки головки цилиндров
10
2
Крепежные гайки выпускной трубы
21
3
Болт отверстия слива охлаждающей жидкости
10
4
Пробка контрольного отверстия коленчатого вала
15
5
Болт отверстия проверки уровня масла коробки
передач
12
6
Болты кожуха сцепления
10
7
Стяжной болт цилиндра
10
8
Болты кожуха воздухоочистителя
12
9
Болты головки цилиндра
10
10
Болт ведущей звездочки
31
11
Болт слива моторного масла
16
12
Болт сливного отверстия трансмиссии
16
(1)
(3)
(4)
(5)
(6)
(2)
(8)
(9)
(10)
(7)
(12)
(11)
1
2
4
7
6
5
8
15
14
13
9
11
10
12
3
