Гоночные настройки мотоцикла
Регулировка задней подвески
Задняя подвеска может настраиваться под вес водителя и
дорожные условия путём изменения предварительного сжатия
пружины и регулировки демпфирующего усилия отбоя.
Узел заднего амортизатора включает демпфирующее устройство,
которое содержит азот под высоким давлением. Не пытайтесь
самостоятельно разбирать или ремонтировать демпфирующее
устройство, для выполнения этих работ обратитесь к
официальному дилеру Honda. Указания, приводимые в настоящем
Руководстве по эксплуатации, ограничиваются исключительно
регулировкой узла заднего амортизатора.
Механическое или термическое воздействие на устройство может
вызвать его взрыв и привести к травмированию людей.
Обслуживание и утилизация данного узла должны производиться
только официальным дилером компании Honda или иным
квалифицированным специалистом, располагающим
соответствующим инструментом и оборудованием, а также
Руководством по ремонту.
Для приработки подвески необходимо провести обкатку нового
мотоцикла.
Для контргайки и гайки регулировки степени предварительного
сжатия пружины предусмотрены опционные специальные гаечные
ключи.
1. Перед обслуживанием мотоцикла необходимо поднять заднее
колесо над опорной поверхностью, установив мотоцикл на
подходящую опору.
2. Поднимите подрамник в вертикальное положение (стр. 39).
3. Убедитесь в том, что выставлена стандартная длина
предварительного сжатия. Для проведения регулировки
ослабьте контргайку (1) и поворачивайте регулятор (2).
Один полный оборот изменяет длину пружины на 1,5 мм.

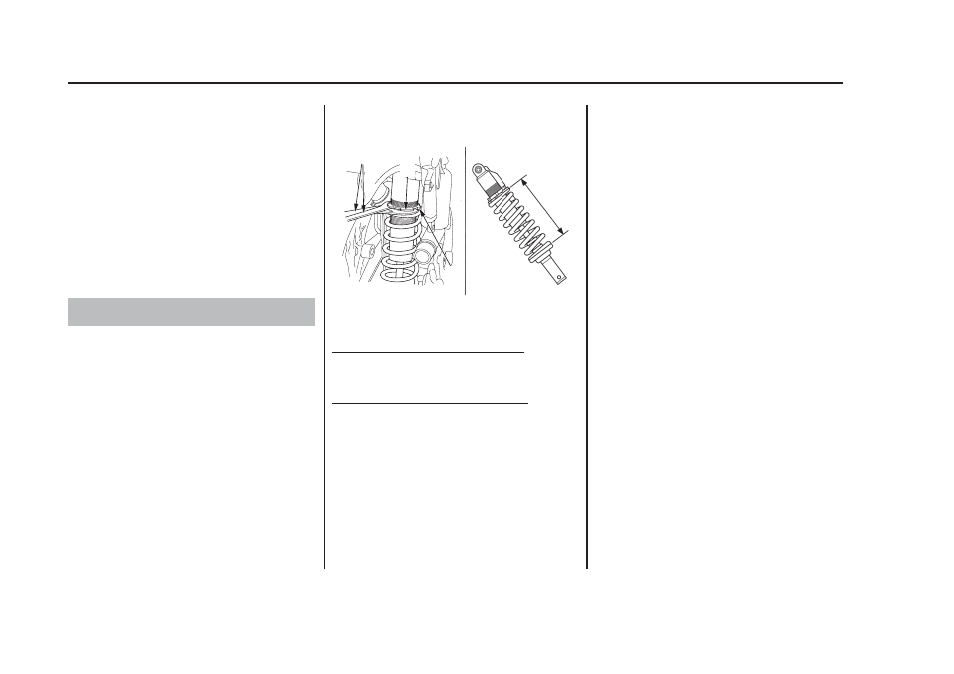

(1) контргайка
(2) регулировочная гайка
(3) гаечный ключ для шпилек
(4) длина пружины
Для увеличения предварительного сжатия пружины:
Ослабьте контргайку с помощью опционного специального ключа
(3) и поворотом регулировочной гайки уменьшите длину пружины
(4). Минимальная длина пружины:
249 мм
Для уменьшения предварительного сжатия пружины:
Ослабьте контргайку с помощью опционного специального ключа
(3) и поворотом регулировочной гайки увеличьте длину пружины
(4). Максимальная длина пружины:
259,5 мм
Каждый оборот регулировочной гайки изменяет степень
предварительного сжатия пружины и длину пружины. Один оборот
равен: длина пружины/предварительное сжатие пружины:
1,5 мм / 8,2 кг
Специальные ключи используются для поворота контргайки и
регулировочной гайки. Информация о опционных специальных
ключах приведена на странице 161.
Длина предварительного сжатия пружины (Стандартная пружина)
Стандартная:
258,5 мм
Мин.:
249 мм
Длина предварительного сжатия пружины (Опционная пружина)
Мин. (Мягкая 5,30 кгс*мм):
251 мм
Мин. (Жесткая, 5,70 кгс*мм):
251 мм
Мин. (Жесткая, 5,90 кгс*мм):
250 мм
Предварительное сжатие пружины задней подвески
(3)
(1)
(2)
(4)
