Установка:
1. Ослабьте верхние крепежные болты подрамника (1).
2. Предварительно установите нижнюю часть подрамника (2) на
основную раму, одновременно подсоединяя соединительную
трубку воздухоочистителя к карбюратору.
Будьте осторожны, чтобы не погнуть подрамник.
Установите на место нижние крепежные болты подрамника (3).
Сначала затяните верхние крепежные болты, а затем нижние
болты подрамника рекомендованным моментом:
верхний болт: 30 Нм
нижние болты: 49 Нм
(1) верхние крепежные болты подрамника
(2) подрамник
(3) нижние крепежные болты подрамника
3. Затяните винт (4) на хомуте (5) соединительной трубки
воздухоочистителя (5).
(4) винт
(5) хомут соединительной трубки воздухоочистителя
4. Установите на место глушитель (стр. 64).
5. Установите на место левый кожух (6) и его болт (7). Закройте
крышку кожуха воздухоочистителя (8) и поверните фиксатор
быстрого крепления (9) по часовой стрелке.
(6) левый кожух
(7) болт левого кожуха
(8) крышка корпуса воздухоочистителя
(9) фиксатор быстрого крепления
6. Снимите болт правого кожуха (11) и правый кожух (10).
(10) правый кожух
(11) болт правого кожуха
7. Установите на место седло (см. стр. 36).
40 Обслуживание мотоцикла Honda

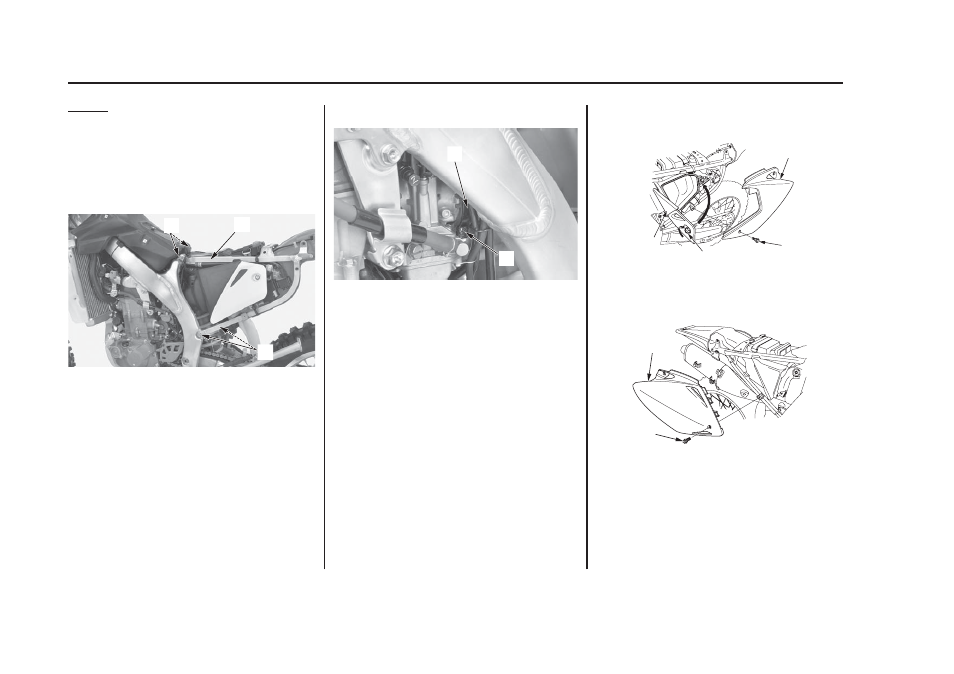

Вертикальное положение подрамника
(3)
(2) (1)
(5)
(4)
(6)
(7)
(9)
(8)
(10)
(11)
