Карбюратор данного мотоцикла CRF настроен для работы со
стандартными регулировками и при обычных условиях нагрузки,
климатических и атмосферных условиях. Однако для адаптации
мотоцикла под специфические условия состязаний может
понадобиться его тонкая настройка. Однако чтобы мотоцикл
соответствовал стандартам токсичности, рекомендуется вносить
изменения в настройки карбюратора только в том случае, если
мотоцикл используется исключительно для участия в спортивных
состязаниях.
Система холодного пуска

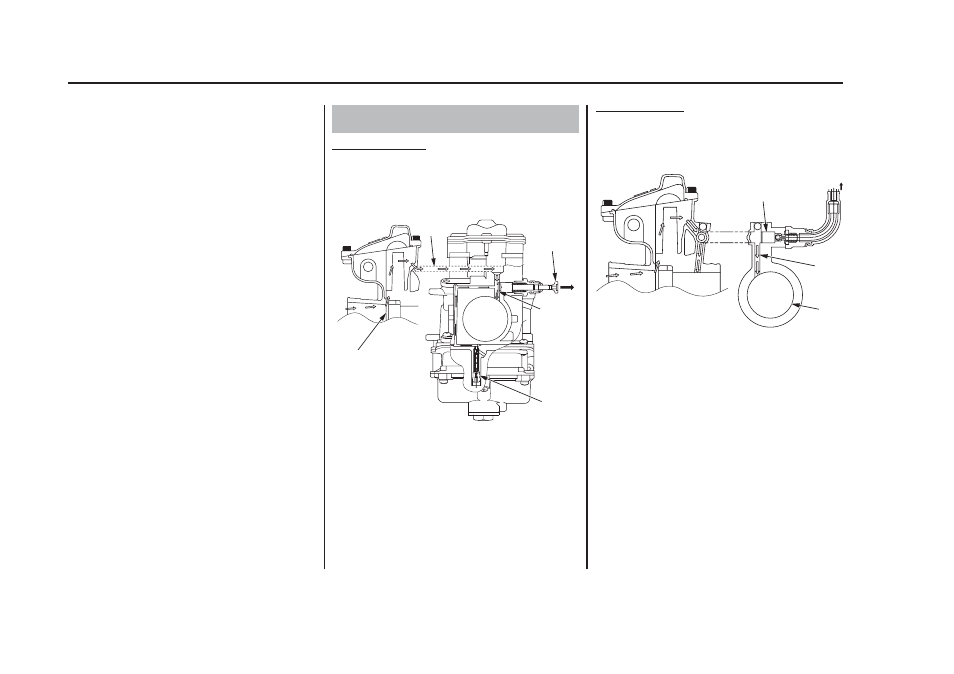

Для запуска холодного двигателя нужна обогащенная смесь. Когда
рукоятка воздушной заслонки (1) вытянута, топливо поступает
через пусковой жиклер (2) и смешивается с воздухом,
поступающим по воздушному каналу (3), расположенному над
дроссельной заслонкой (4), чем обеспечивается образование
обогащенной смеси, необходимой для запуска. Полученная смесь
через отверстие (5) подается в цилиндр двигателя.
(1) рукоятка воздушной заслонки
(2) жиклер системы пуска
(3) воздушный канал
(4) дроссельная заслонка
(5) отверстие
Система горячего пуска
Для запуска горячего двигателя нужна обедненная смесь. При
вытянутом рычаге системы горячего пуска открывается клапан
горячего пуска (1). При этом воздух подается в главный канал (2)
через воздушный канал системы горячего пуска (3).
Дополнительный воздух поступает в смесь через контур низких
оборотов, что приводит к образованию обедненной смеси.
(1) клапан горячего пуска
(2) главный канал
(3) воздушный канал горячего пуска
130 Гоночные настройки мотоцикла
Полезные советы по регулировке и настройке карбюратора
Составные части карбюратора
(3)
(4)
(2)
(5)
(1)
(3)
(2)
(1)
